Soporte de tornillo de bola de la serie FK de lado fijo

Principales parámetros técnicos y diseño
Diseño de mejora del rendimiento:
Conjunto de cojinetes de precisión: el núcleo normalmente utiliza dos filas de cojinetes de bolas de contacto angular de ultraprecisión (disposición DB consecutiva), con un ángulo de contacto potencialmente mayor (como 40° o 45°) para proporcionar una rigidez axial más fuerte.
Mecanizado de precisión integrado: la carcasa adopta un diseño integrado, con el orificio interior, la cara del extremo y la superficie de montaje del cojinete procesados con mecanizado de configuración única de alta precisión, lo que garantiza una coaxialidad y perpendicularidad extremadamente altas y reduce los errores del sistema.
Sellado mejorado: la estructura de sellado multicapa o laberíntica integrada evita eficazmente la intrusión de refrigerante, virutas finas y polvo, adaptándose a entornos internos de máquinas herramienta más duros.
Precisión y compatibilidad: La precisión del descentramiento axial del husillo de bolas suele controlarse de forma más estricta que la serie BK. Aunque el rendimiento es mayor, su interfaz de montaje (espaciado de los orificios de la brida, dimensiones de acoplamiento de los extremos del eje) suele ser compatible con las mismas especificaciones de la serie BK/BF, lo que facilita las actualizaciones del equipo.
Forma de montaje: También utiliza un tipo de brida cuadrada, pero el espesor y la forma de la brida pueden optimizarse más para lograr un montaje estable en un espacio compacto.

Aplicaciones
La serie FK es la opción ideal para equipos de alta gama que exigen el máximo rendimiento y confiabilidad. Las aplicaciones típicas incluyen:
Máquinas herramienta de ultraprecisión: rectificadoras CNC de alta precisión, mandrinadoras de coordenadas y alimentación de husillo o ejes lineales críticos de centros de mecanizado de alta gama.
Fabricación de semiconductores y paneles: bancos de trabajo con máquinas de litografía, máquinas de unión de precisión y soporte de transmisión para equipos de evaporación OLED.
Medición e inspección de precisión: máquinas de medición de coordenadas de ultra alta precisión, probadores de redondez y plataformas de inspección óptica. Sistema de accionamiento directo de alta velocidad y alta precisión: utilizado junto con motores lineales, sirve como punto de referencia fijo de alta rigidez y alta respuesta.

El soporte de husillo de bolas de la serie FK de lado fijo representa el nivel avanzado de tecnología de cojinetes de soporte. No sólo cumple la función básica de "soporte", sino que también está diseñado para maximizar la precisión y el potencial de rendimiento del husillo de bolas. Elegir la serie FK significa equipar su equipo de primer nivel con un "corazón de movimiento" robusto, preciso y confiable, un elemento crucial para crear ventajas competitivas fundamentales, especialmente para industrias donde la precisión del procesamiento, el rendimiento de la producción y el tiempo de actividad del equipo son críticos.

_Parámetros

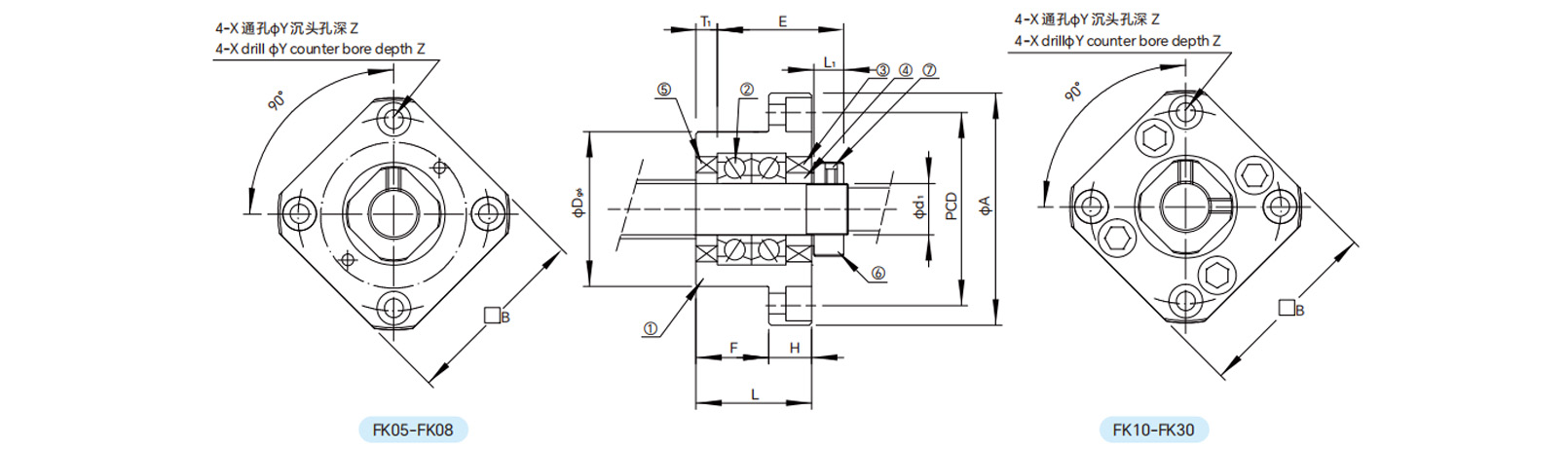

_Dibujos
