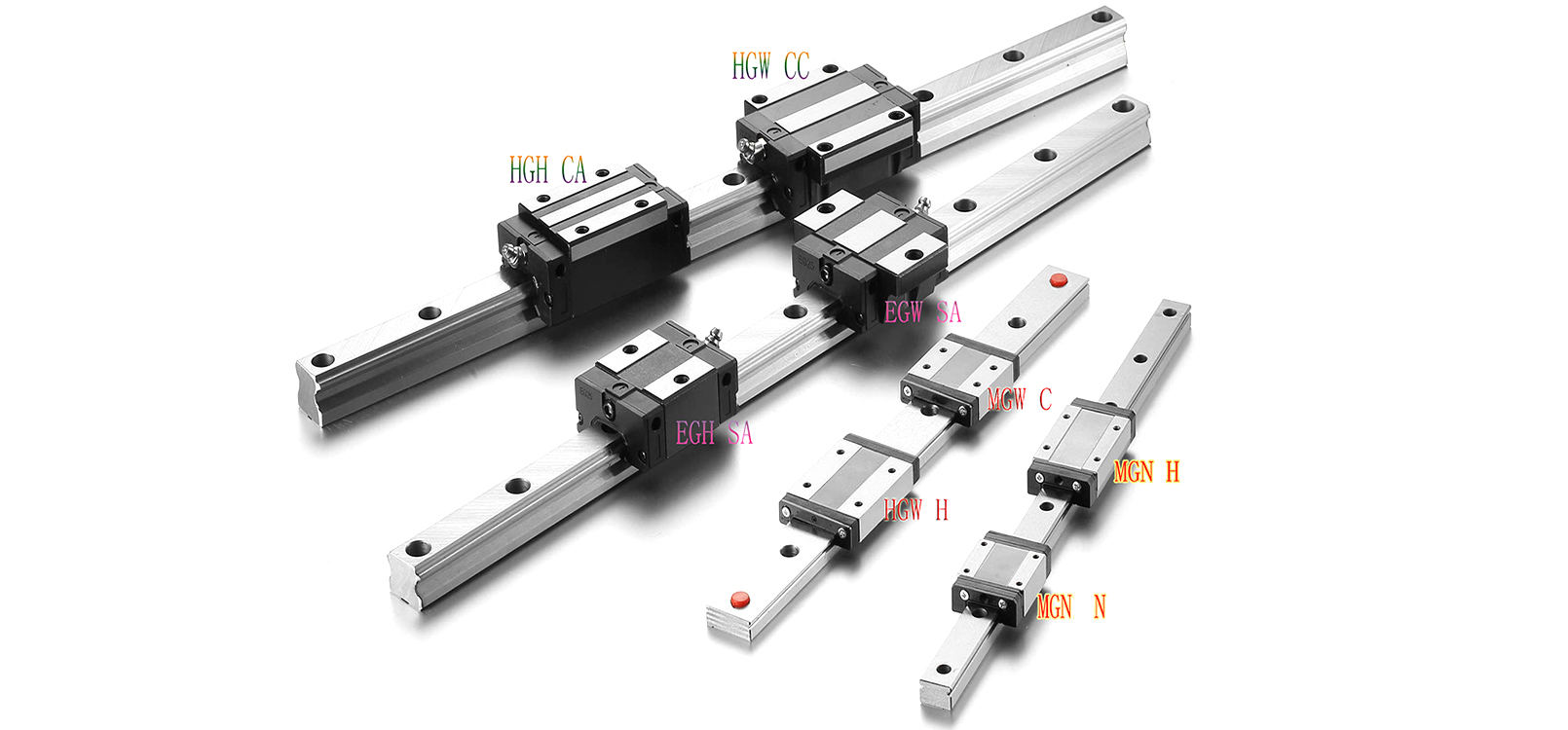

Mini guía lineal de la serie MGN-C/H

La serie MGN-C/H es una guía lineal miniaturizada y compacta tipo bola. El ancho de su riel suele oscilar entre 3 mm y 12 mm, con una altura deslizante extremadamente baja y una estructura muy sofisticada. A pesar de su pequeño tamaño, hereda plenamente las características de alta precisión, alta rigidez y movimiento suave de las guías lineales más grandes. A través de un sistema preciso de circulación de bolas en miniatura, logra un soporte de carga confiable y una guía precisa dentro de un espacio interno limitado, lo que lo hace crucial para lograr posicionamiento submicrónico y movimiento repetitivo en dispositivos en miniatura.

Inquiry

ANTERIOR: Mini guía lineal de la serie MGW-C/H Siguiente: Guía lineal tipo rodillo serie RGW-CC/HC

Tecnología

El valor central de la guía lineal Mini de la serie MGN-C/H radica en la "precisión en miniatura", logrando un rendimiento intransigente en una miniaturización extrema.

Características de rendimiento	Guías lineales en miniatura de la serie MGN-C/H	Guías lineales compactas estándar (HGH9)	Valores fundamentales
Posicionamiento del núcleo	Compacto, ligero y de alta precisión, diseñado específicamente para equipos de precisión con espacio limitado.	Compacto y de alto rendimiento, adecuado para equipos compactos estándar.	Abriendo nuevas dimensiones en el control de movimiento de precisión para microdispositivos.
Dimensiones y peso	Extremadamente compacto y ligero. Los anchos de guía varían desde 3 mm, 5 mm, 7 mm, 9 mm y 12 mm, con pesos medidos en gramos, lo que reduce significativamente la inercia de las piezas móviles.	Los anchos suelen empezar en 15 mm; estas guías son relativamente pesadas.	Proporcionar la base física para la miniaturización, portabilidad y alta respuesta dinámica del dispositivo.
Diseño estructural	Altamente integrado. Cuenta con deslizadores con bridas de una sola pieza o deslizadores cuadrados compactos con orificios de montaje para microtornillos como M2 y M3.	Diseño modular estándar.	Ahorra significativamente espacio de diseño, facilitando la integración en PCB, plataformas ópticas o gabinetes pequeños.
Precisión operativa	Alta precisión. Ofrece precisión miniaturizada que va desde el grado estándar (N) hasta el grado de precisión (P), lo que permite una precisión de posicionamiento repetible a nivel micrométrico o incluso submicrométrico.	Alto.	Garantiza la precisión operativa de los microdispositivos (p. ej., manipulación celular, alineación de fibras).
Capacidad de carga	Relativamente bajo pero suficiente. Las cargas nominales varían desde unos pocos newtons hasta varios cientos de newtons, lo que coincide perfectamente con las capacidades de salida de los microactuadores (como los micromotores paso a paso/servomotores y las cerámicas piezoeléctricas).	Relativamente alto.	Logra una combinación óptima de fuerza y movimiento a microescala, evitando desperdicios de rendimiento.
Lubricación y sellado	Precargado con microlubricante de alto rendimiento y equipado con tiras de sellado miniaturizadas para cumplir con los requisitos de mantenimiento a largo plazo.	Sellado y lubricación estándar.	Adecuado para entornos con altos requisitos de limpieza y mantenimiento, como laboratorios y salas blancas.

Principales parámetros técnicos y guía de selección
1. Diferenciación de modelos:
Tipo MGN-C: Deslizador en miniatura tipo brida. Montado lateralmente, con la superficie de montaje al ras de la superficie superior del riel, este modelo ofrece la altura de instalación total que ahorra más espacio, adecuada para diseños verticales con espacio extremadamente limitado.
Tipo MGN-H: Control deslizante cuadrado en miniatura. Montado en la parte superior, con la superficie de montaje más alta que el riel, ofrece una instalación estable y fácil, lo que lo convierte en una opción en miniatura más versátil.
2. Precisión y precarga: a pesar de su pequeño tamaño, la precisión de grado de precisión (P) y la precarga ligera (C1) están disponibles para mejorar la rigidez y eliminar el juego.
3. Puntos clave de selección:
El espacio es primordial: defina claramente las limitaciones de ancho, alto y largo del espacio de instalación; este es el primer factor decisivo en la selección.
Verificación de carga: calcule la carga real (incluido el peso propio, la carga de trabajo y la fuerza de aceleración) para asegurarse de que esté dentro del rango permitido de la guía lineal en miniatura.
Coincidencia de precisión: seleccione el nivel de precisión adecuado en función de los requisitos finales de precisión de movimiento del equipo.

Aplicaciones
La mini guía lineal de la serie MGN-C/H es un componente central del movimiento en los siguientes equipos miniaturizados de alta tecnología:
Semiconductores y optoelectrónica: ejes de micromovimiento para máquinas de empalme de fibra óptica, plataformas de ajuste de dispositivos de comunicación óptica y estaciones de sonda de obleas.
Equipos biomédicos: movimiento de precisión en secuenciadores de genes, manipuladores de inyección celular y plataformas de microscopios automáticos.
Instrumentos y laboratorios de precisión: ajuste de rendijas en espectrómetros, desplazamiento de reflectores en interferómetros láser y mecanismos de escaneo para sensores en miniatura. Electrónica de consumo de alta gama: sistemas de estabilización de cardán de alta gama, módulos de zoom óptico en dispositivos AR/VR.
Microrobótica: Efectores finales para robots quirúrgicos, guía articular para microrobots biomiméticos.

La mini guía lineal de la serie MGN-C/H es el "puente" y la "base" que extiende la ingeniería de precisión al mundo microscópico. Esto demuestra que el movimiento lineal de alto rendimiento ya no es exclusivo de los equipos industriales a gran escala, sino que también puede servir para innovaciones tecnológicas miniaturizadas de vanguardia. Elegir la serie MGN significa que su producto se encuentra en la intersección de campos avanzados como la fabricación de precisión, la biotecnología y la optoelectrónica, y ha elegido un núcleo de movimiento en miniatura profesional, confiable y probado. Es un paso crucial para transformar ideas ingeniosas en productos estables y confiables del mundo real.

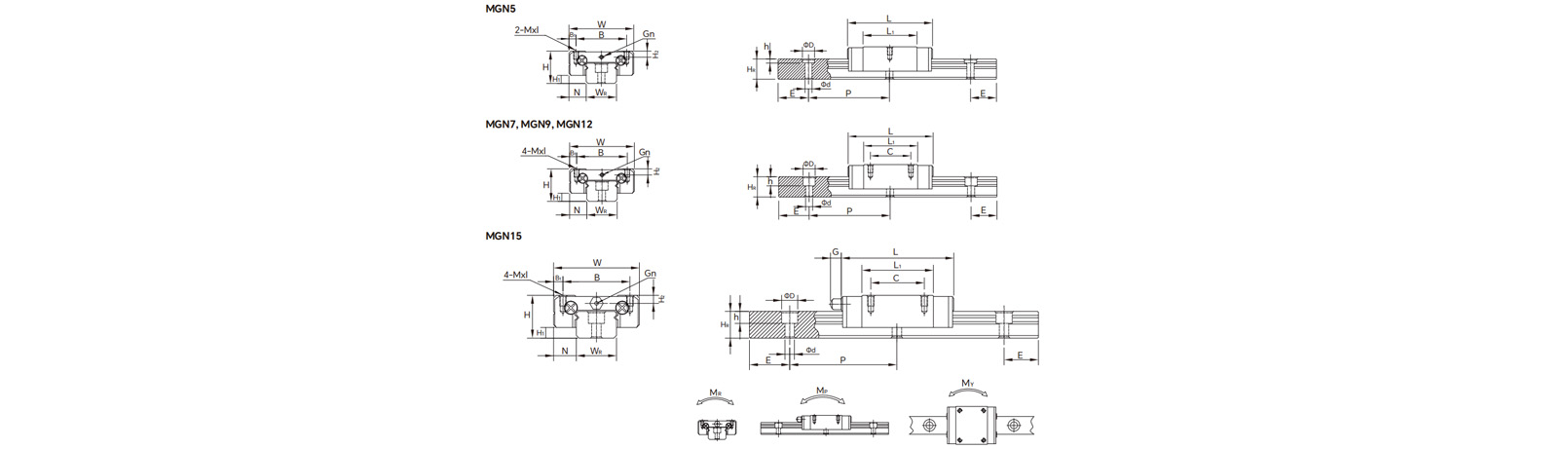

_Parámetros

Modelo No.	Dimensiones de la Asamblea (mm)			Dimensiones of Block (mm)										Dimensiones of Rail (mm)							Montaje Perno para Ferrocarril	Básico Dinámica Cargar Rating	Básico Estático Cargar Rating	Estático Rated Momento(kgf.m）			Peso
	H	H1	N	W	B	B1	C	L1	L	G	Gn	Mxl	H2	WR	RRHH	D	h	d	P	E	（mm）	C(KN)	C0(KN)	MR Nm	MP Nm	MI Nm	bloquear kg	Ferrocarril kg/m
MGN5C	6	1.5	3.5	12	8	2	-	9.6	16	-	Φ0,8	M2x1,5	1	5	3.6	3.6	0.8	2.4	15	5	M2x6	0.54	0.84	2	1.3	1.3	0.008	0.15
MGN7C	8	1.5	5	17	12	2.5	8	13.5	22.5	-	Φ1.2	M2x2,5	1.5	7	4.8	4.2	2.3	2.4	15	5	M2x6	0.98	1.24	4.70	2.84	2.84	0.010	0.22
MGN7H							13	21.8	30.8													1.37	1.96	7.64	4.80	4.80	0.015
MGN9C	10	2	5.5	20	15	2.5	10	18.9	28.9	-	Φ1.4	M3x3	1.8	9	6.5	6	3.5	3.5	20	7.5	M3x8	1.86	2.55	11.76	7.35	7.35	0.016	0.38
MGN9H							16	29.9	39.9													2.55	4.02	19.60	18.62	18.62	0.026

MGN12C	13	3	7.5	27	20	3.5	15	21.7	34.7	-	Φ2	M3x3,5	2.5	12	8	6	4.5	3.5	25	10	M3x8	2.84	3.92	25.48	13.72	13.72	0.034	0.65
MGN12H							20	32.4	45.4													3.72	5.88	38.22	36.26	36.26	0.054
MGN15C	16	4	8.5	32	25	3.5	20	26.7	42.1	4.5	M3	M3x4	3	15	10	6	4.5	3.5	40	15	M3x10	4.61	5.59	45.08	21.56	21.56	0.059	1.06
MGN15H							25	43.4	58.8													6.37	9.11	73.50	57.82	57.82	0.092
