Guía lineal tipo rodillo serie RGW-CC/HC

Principales parámetros técnicos y diseño
1. Diseño de refuerzo dual:
Refuerzo del sistema de rodillos: utiliza rodillos cilíndricos de gran diámetro y alta precisión y jaulas de rodillos de servicio ultrapesado para garantizar una circulación suave y una distribución uniforme de la fuerza bajo cargas.
Refuerzo de estructura de perfil ancho: proporciona anchos de riel guía líderes en la industria (p. ej., RGW45, RGW55, RGW65), con un volumen deslizante masivo y una estructura de nervadura de refuerzo interna optimizada mediante análisis de elementos finitos.
2. Configuración de nivel superior:
Precisión: normalmente solo ofrece opciones de precisión de primer nivel, como grado de precisión (P) y grado de ultraprecisión (UP).
Precarga: La configuración estándar es precarga pesada (C3) o precarga ultrapesada (C5), logrando una excelente rigidez de fábrica.
Sellado: Equipado con un sistema de sellado múltiple completamente cerrado y raspadores de acero aleado de alta resistencia para soportar entornos de procesamiento extremadamente duros.
3. Gestión e instalación térmica: El gran cuerpo metálico en sí actúa como un excelente disipador de calor, facilitando la disipación del calor. La instalación requiere exigencias extremadamente altas en cuanto a planitud y nivelación de la superficie base y requiere un ajuste profesional.

Aplicaciones
La serie RGW existe para equipos ultrapesados y de alto valor añadido:
Máquinas herramienta CNC de servicio ultrapesado: centros de mecanizado móviles de pórtico ultragrandes con anchos superiores a 5 metros, máquinas herramienta compuestas de fresado y torneado de rotores de energía nuclear de servicio pesado, grandes centros de mecanizado de hélices de barcos.
Máquinas formadoras para la industria pesada: sistemas de guía de precisión para prensas mecánicas de diez mil toneladas y prensas de forja de gran tamaño.
Investigación científica de vanguardia y defensa nacional: grandes plataformas de prueba en túneles de viento, equipos de ensamblaje y prueba de satélites, unidades de movimiento de precisión para plataformas de acoplamiento de componentes de cohetes pesados. Equipos gigantes de energía y minería: Equipos de procesamiento de corredores de turbinas hidráulicas a gran escala, mecanismos de ajuste y posicionamiento para trituradoras mineras gigantes.

Los rieles guía lineales anchos de tipo rodillo de la serie RGW-CC/HC representan la forma definitiva de combinar potencia y precisión en la tecnología de movimiento lineal. Encarnan la ambición de la humanidad de llevar los materiales, la mecánica y los procesos de fabricación al límite en el campo de la ingeniería mecánica de precisión.

_Parámetros

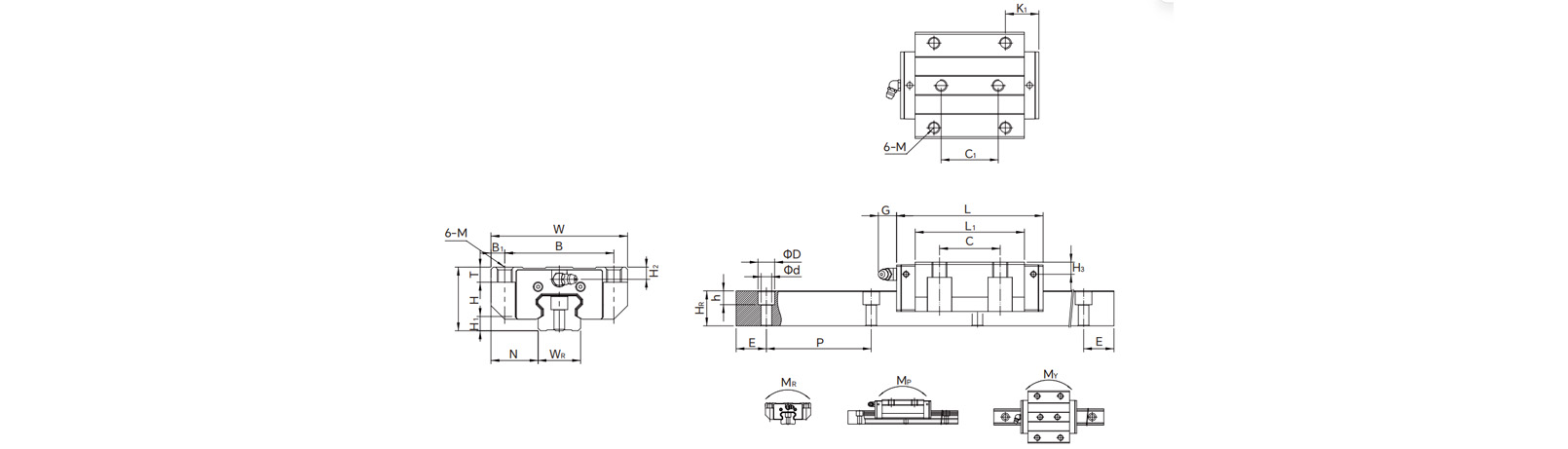

_Dibujos

_{Admite la selección de combinación de productos}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
