Guía lineal de la serie HGH-CA/HA de alto ensamblaje

Principales parámetros técnicos y guía de selección
1. Grado de precisión: normalmente ofrece múltiples opciones, desde grado estándar (N) hasta grado de ultraprecisión (SP), satisfaciendo diferentes necesidades, desde automatización general hasta máquinas herramienta de ultraprecisión.
2. Grado de precarga: ofrece opciones de sin precarga (C0), precarga ligera (C1), precarga media (C2) y precarga pesada (C3). Una precarga más alta da como resultado una mayor rigidez, pero también aumenta ligeramente la fricción y el aumento de temperatura.
3. Sellado y lubricación:
Sellos de extremo: configuración estándar, que evita eficazmente la entrada de polvo.
Sellos inferiores: Disponibles en algunos modelos, proporcionando protección inferior.
Tetina de grasa: conveniente para el mantenimiento y la lubricación diarios.
4. Puntos de selección:
Confirmar dimensiones: seleccione el ancho de la guía (por ejemplo, HGH15, HGH20, HGH30, etc.) según la carga, el torque y el espacio.
Seleccione el modelo: elija el control deslizante CA (tipo brida) o HA (tipo cuadrado) según el espacio y el método de instalación.
Determinar la precisión y la precarga: seleccione el grado de precisión y el grado de precarga según los requisitos de rigidez y precisión del movimiento.

Aplicaciones
La guía lineal de la serie HGH-CA/HA de alto ensamblaje, con su rendimiento superior integral y equilibrado, se utiliza ampliamente en:
Máquinas herramienta CNC: ejes X/Y/Z de centros de mecanizado, fresadoras CNC y tornos.
Automatización de precisión: unidades de movimiento lineal de máquinas de corte/soldadura por láser, equipos de embalaje de semiconductores y máquinas de medición de precisión.
Robots industriales: Séptimo eje (riel de tierra) de robots de gran tamaño, mecanismos de guía de los robots de manipulación.
Equipos especiales: Campos de alta demanda como dispositivos médicos, maquinaria de impresión y equipos de corte de vidrio.

La guía lineal de la serie HGH-CA/HA de alto ensamblaje es un "producto fundamental versátil" en el campo del movimiento lineal industrial. Logra con éxito el equilibrio óptimo entre alta rigidez, alta capacidad de carga, alta precisión y facilidad de instalación. Elegir esta serie significa que está seleccionando una solución para su equipo que ha demostrado ser confiable y de alto rendimiento en los mercados globales durante décadas, lo que representa un paso sólido hacia la construcción de sistemas automatizados estables, precisos y eficientes.

_Parámetros

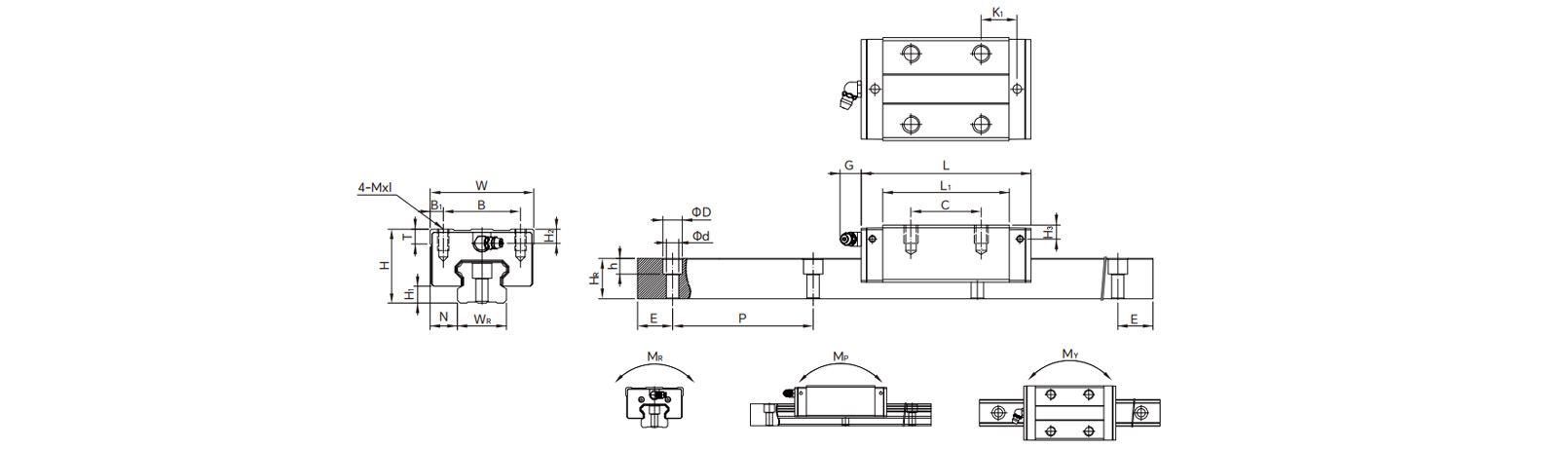

_Dibujos

_{Admite la selección de combinación de productos}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
