FF/EF/BF/AF Mecanizado de extremos de tornillos de bola laterales flotantes

Principios básicos de mecanizado y garantías técnicas
Todo mecanizado de extremos de soporte gira en torno a un principio mecánico central: proporcionar un espacio flotante axial preciso y sin restricciones para la expansión térmica del eje del husillo de bolas, al mismo tiempo que proporciona un soporte radial estable.

1. Diseño de ajuste: El muñón mecanizado y el orificio interior de la carcasa de soporte utilizan un ajuste libre (p. ej., H7/h6), lo que garantiza que el eje del husillo de bolas esté soportado y al mismo tiempo le permite deslizarse libremente en la dirección axial.
2. Control de longitud: durante el mecanizado, la longitud del extremo del eje se calcula con precisión y se reserva para que sea ligeramente más corta (generalmente 0,5-2 mm) que el ancho interno de la carcasa de soporte. Este es el espacio de seguridad crítico para la expansión térmica.
3. Diseño de límites: al mecanizar ranuras, escalones o roscas de circlip e instalar circlips o tuercas de seguridad, evitamos que el cojinete se desprenda bajo una fuerza axial accidental, sin restringir la expansión hacia adentro del eje del tornillo de bolas cuando se calienta.
4. Proceso e inspección: Se utilizan procesos de torneado y rectificado de precisión CNC para garantizar la precisión dimensional y la calidad de la superficie. Los instrumentos de medición de precisión (micrómetros, proyectores) se utilizan para una inspección del 100% o un muestreo estricto del diámetro del eje, la longitud, la profundidad de la ranura, etc.

Valor sinérgico con mecanizado de extremo fijo (BK BF / FK FF / EK EF / AK AF)
Recomendamos encarecidamente servicios de mecanizado combinados tanto para el extremo fijo como para el de soporte. El valor sinérgico supera con creces el del mecanizado por separado:

Precisión unificada: ambos extremos se completan en una sola configuración o bajo el mismo punto de referencia de proceso, lo que garantiza la coaxialidad de los dos extremos del eje y reduce en gran medida la tensión adicional y el ruido de funcionamiento después de la instalación.

Mayor eficiencia: los clientes solo necesitan proporcionar un tornillo de bola y los modelos de ambos extremos para recibir un conjunto completo de componentes listos para instalar, eliminando la molestia de la adquisición, medición y coordinación por separado. Garantía de rendimiento: El mecanizado profesional garantiza que ambos extremos del husillo de bolas estén en su estado de diseño óptimo, liberando completamente el rendimiento combinado del cojinete de soporte y el husillo de bolas, eliminando fallas prematuras causadas por un ajuste deficiente.

La importancia de elegir servicios de mecanizado de extremos de soporte
El mecanizado de extremos de soporte es un servicio "invisible" a menudo pasado por alto pero crucial. Un extremo de soporte no mecanizado o mal mecanizado puede provocar que el tornillo de bolas no tenga dónde expandirse cuando se calienta, lo que genera ruido y mayor desgaste en casos leves, y flexión del tornillo de bolas, daños en los cojinetes y sobrecarga del motor en casos graves.

Nuestro servicio transforma este punto de riesgo en una garantía de fiabilidad. Ya sea el extremo FF ultrapreciso o el extremo AF utilizado en equipos en miniatura, utilizamos procesos profesionales para hacer realidad su intención de diseño. Elegir nuestro mecanizado de extremo de soporte es como comprar un "seguro de gestión térmica" para su equipo de carrera larga y alta dinámica – una inversión inteligente para lograr un funcionamiento estable y sin mantenimiento a largo plazo.

Nota: Para garantizar cero errores de mecanizado, proporcione el modelo de husillo de bolas, la longitud total y los modelos específicos de rodamientos de extremo fijo y extremo de soporte (por ejemplo, SFU1605, L=1000 mm, con extremo fijo BK12 y extremo de soporte BF12) al consultar o realizar un pedido.

_Parámetros

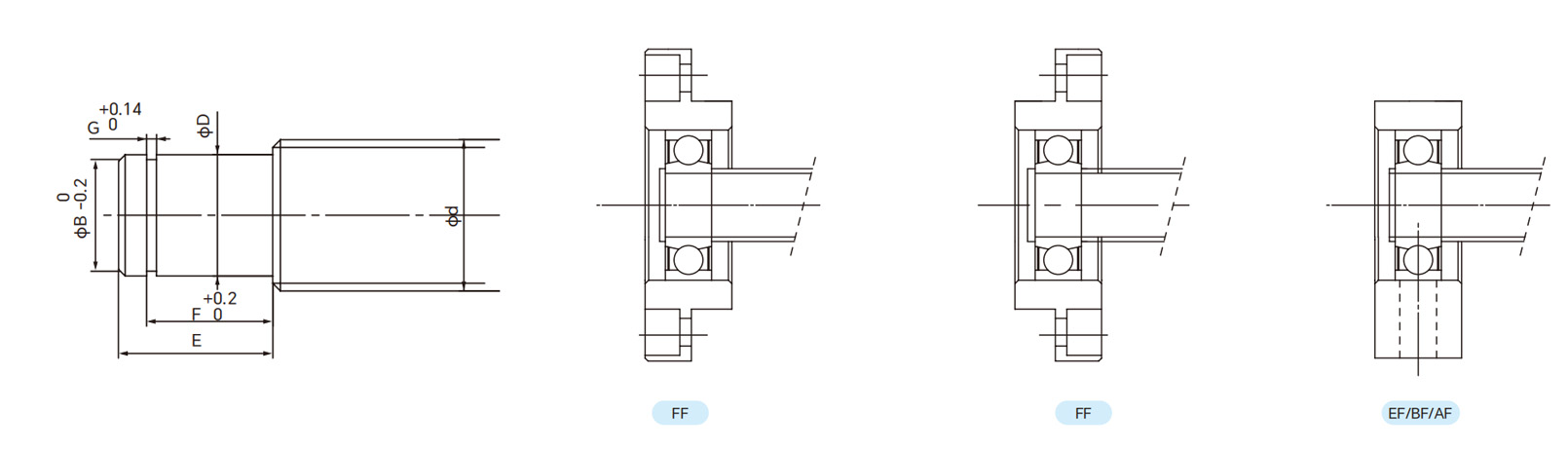

_Dibujos
