Contenido detallado del mecanizado
A pesar de las diferentes series, el contenido del mecanizado del núcleo gira en torno a la interfaz de montaje del extremo fijo:
Giro de precisión del hombro del eje y de la superficie de referencia: Mecanizado de una superficie de posicionamiento axial precisa para garantizar un contacto completo con la cara del extremo del anillo interior del cojinete.
Corte de roscas específicas: Mecanizado de roscas externas de alta precisión de acuerdo con las especificaciones de tuercas coincidentes con FK/EK/AK (como diferentes tamaños de la serie RN).
Fresado de chaveteros o mecanizado de orificios de bloqueo:
FK/EK: Normalmente fresamos chaveteros estándar para acoplarlos con arandelas antiaflojamiento.
AK: Puede fresar chaveteros en miniatura o perforar y roscar orificios para tornillos de fijación laterales en ubicaciones específicas.
Achaflanado y desbarbado de alta precisión: especialmente para las series FK y AK, un tratamiento perfecto de los bordes es crucial para proteger los rodamientos de precisión y garantizar una instalación suave.
Aplicaciones de servicio
Mecanizado de extremos de ejes de husillo de bolas FK: sirve para la fabricación y el mantenimiento de máquinas herramienta CNC de alta gama, equipos de fabricación de semiconductores y plataformas de medición de precisión.
Mecanizado de extremos de ejes de tornillo de bola EK: sirve para la integración de máquinas CNC de escritorio, módulos de automatización de luz e instrumentos educativos y de investigación.
Mecanizado de extremos de ejes de tornillo de bola AK: sirve para la investigación, el desarrollo y la producción de robots en miniatura, dispositivos ópticos de precisión, equipos de catéteres médicos e instrumentos de alta gama.
El servicio de mecanizado de extremo fijo FK/EK/AK es un centro técnico que transforma componentes estandarizados en soluciones personalizadas. Entiende profundamente la filosofía de diseño de diferentes productos en serie y la implementa mediante mecanizado de precisión. Elegir este servicio significa no solo comprar piezas, sino también obtener una experiencia de ensamblaje de alto rendimiento que coincida con el posicionamiento del producto. Ya sea la búsqueda de la máxima precisión en la serie FK, el enfoque en la rentabilidad en la serie EK o el desafío de las limitaciones de tamaño en la serie AK, los servicios de mecanizado profesionales son un paso crucial para garantizar la perfecta realización de sus intenciones de diseño.
Parámetros
| Modelo No. | Soporte del eje
OD | Soporte del eje OD | | Hilo de tornillo métrico | Férula
Longitud |
| FK | EK | AK | d | D | B | E | F | M | S | C |
| FK05 | EK05 | - | 8 | 5 | -0,005
-0,012 | 4 | 25 | 6 | M5×0,5 | 7 | 3.5 |
| FK06 | EK06 | - | 8 | 6 | -0,005
-0,012 | 4 | 28 | 8 | M6×0,75 | 8 | 5 |
| FK08 | EK08 | - | 12/10 | 8 | -0,005
-0,012 | 6 | 32 | 9 | M8×1 | 10 | 5.5 |
| FK10 | EK10 | AK10 | 14/12/15 | 10 | -0,006
-0,014 | 8 | 36 | 15 | M10×1 | 11 | 5.5 |
| FK12 | EK12 | AK12 | 14/15/16 | 12 | -0,006
-0,014 | 10 | 36 | 15 | M12×1 | 11 | 5.5 |
| FK15 | EK15 | AK15 | 18/20 | 15 | -0,008
-0,015 | 12 | 47 | 20 | M15×1 | 13 | 10 |
| FK17 | - | - | 20/25 | 17 | -0,008
-0,015 | 15 | 58 | 23 | M17×1 | 15 | 10 |
| FK20 | EK20 | AK20 | 25/28/30 | 20 | -0,008
-0,017 | 17 | 62 | 25 | M20×1 | 17 | 11 |
| FK25 | - | - | 30/32/36 | 25 | -0,008
-0,017 | 20 | 76 | 30 | M25×1,5 | 20 | 15 |
| FK30 | - | - | 36/40 | 30 | -0,008
-0,017 | 25 | 72 | 38 | M30×1,5 | 25 | 9 |

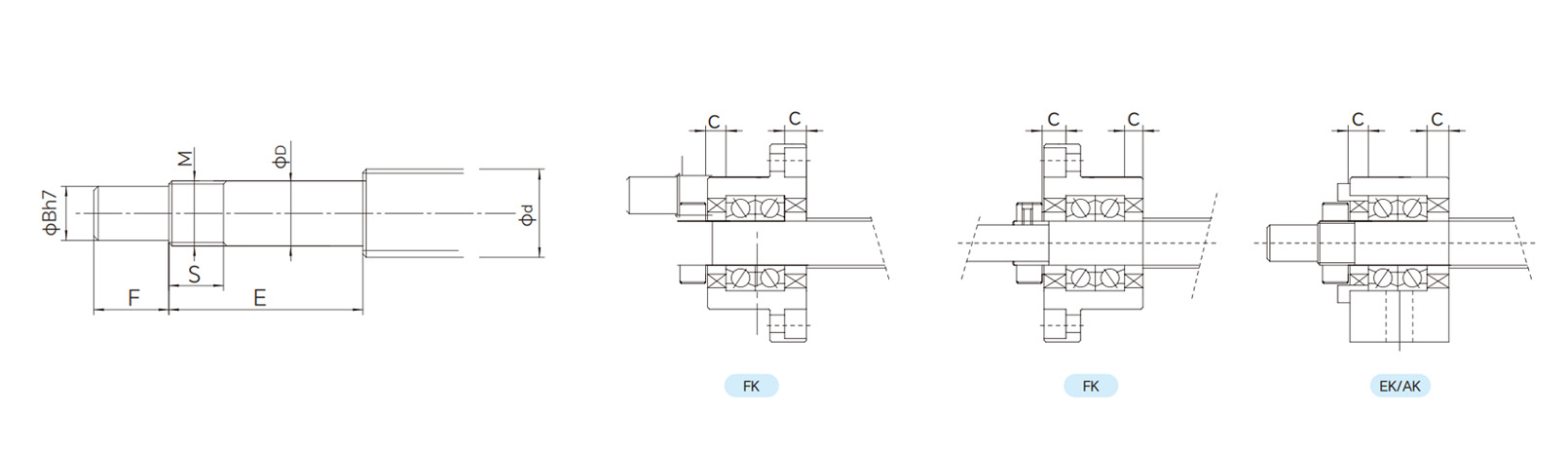

Dibujos
