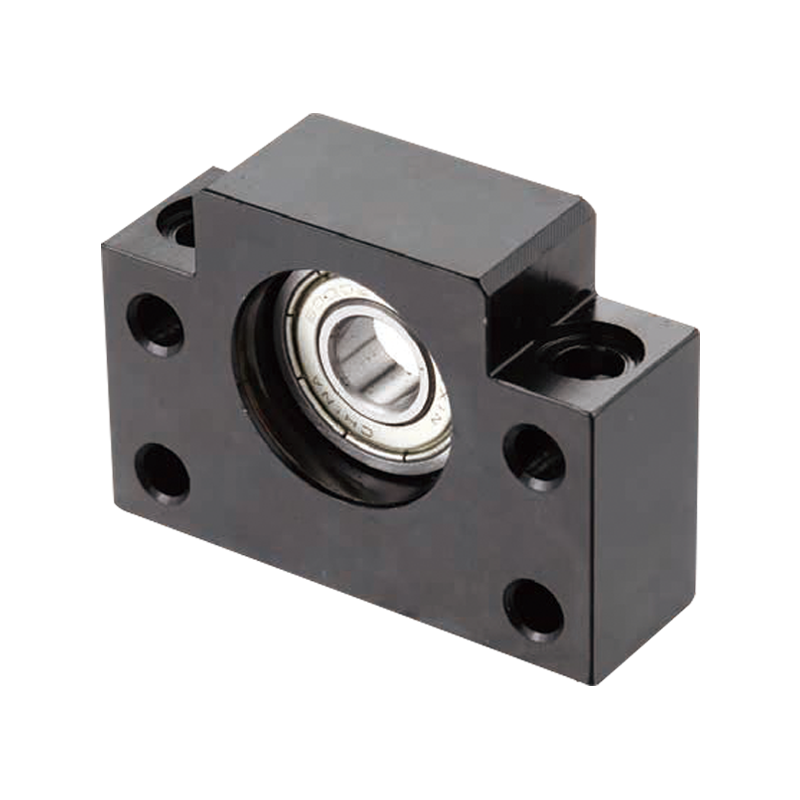

Soporte de tornillo de bola de la serie AF lateral flotante

Principales parámetros técnicos y diseño
1. Diseño Integrado Miniaturizado:
Utiliza rodamientos de bolas de ranura profunda ultrapequeños para garantizar una flotación axial suave a nivel micrométrico.
La estructura está altamente integrada, generalmente omitiendo componentes de bloqueo externos, confiando en el ajuste de precisión (microespacio) entre el cojinete y el eje para lograr la función flotante, y puede usar anillos de retención elásticos o círculos para limitar axialmente.
La carcasa está hecha de aleación de aluminio o plástico de ingeniería de alta resistencia para minimizar el peso.

2. Implementación de la función principal:
El núcleo de su diseño es proporcionar soporte radial sin generar ninguna fuerza de restricción axial adicional, asegurando que el tornillo en miniatura pueda expandirse y contraerse libremente cuando la temperatura aumenta o bajo carga, evitando atascos o tensiones en el sistema.

3. Requisitos de instalación de precisión:
La brida de montaje tiene un diseño en miniatura y se fija con tornillos M2 o M2.5.
Debido a la miniaturización del sistema, la planitud, el paralelismo de la superficie de montaje y la precisión de alineación con el eje del tornillo son extremadamente exigentes; incluso pequeñas desviaciones pueden provocar un funcionamiento brusco o un desgaste adicional.

Aplicaciones
Las series AF y AK son la combinación dorada para los siguientes campos de microprecisión:
Robots médicos en miniatura: Soporte para articulaciones o mecanismos de alimentación en robots de cirugía vascular y equipos microquirúrgicos.
Óptica de precisión y comunicación: calibración de trayectoria óptica interna de láseres sintonizables, conjuntos de interruptores ópticos y soporte de microdesplazamiento para plataformas de acoplamiento de fibra óptica.
Bioingeniería e investigación científica: piezas móviles de precisión para inyectores celulares, secuenciadores de genes y microscopios de conductancia iónica de barrido.
Electrónica de consumo de alta gama: zoom óptico en miniatura y módulos de enfoque en dispositivos AR/VR. El soporte de tornillo de bola de la serie AF lateral flotante es una realización perfecta del concepto de "combinación de rigidez y flexibilidad" en ingeniería de precisión a microescala. Demuestra que incluso en espacios casi invisibles, las salvaguardias fundamentales para la confiabilidad del movimiento —soporte y compensación térmica— siguen siendo cruciales y deben implementarse con precisión. Elegir la serie AF significa que el diseño de su dispositivo en miniatura tiene en cuenta los efectos termodinámicos más sutiles, sentando las bases para la máxima estabilidad y confiabilidad.

_Parámetros

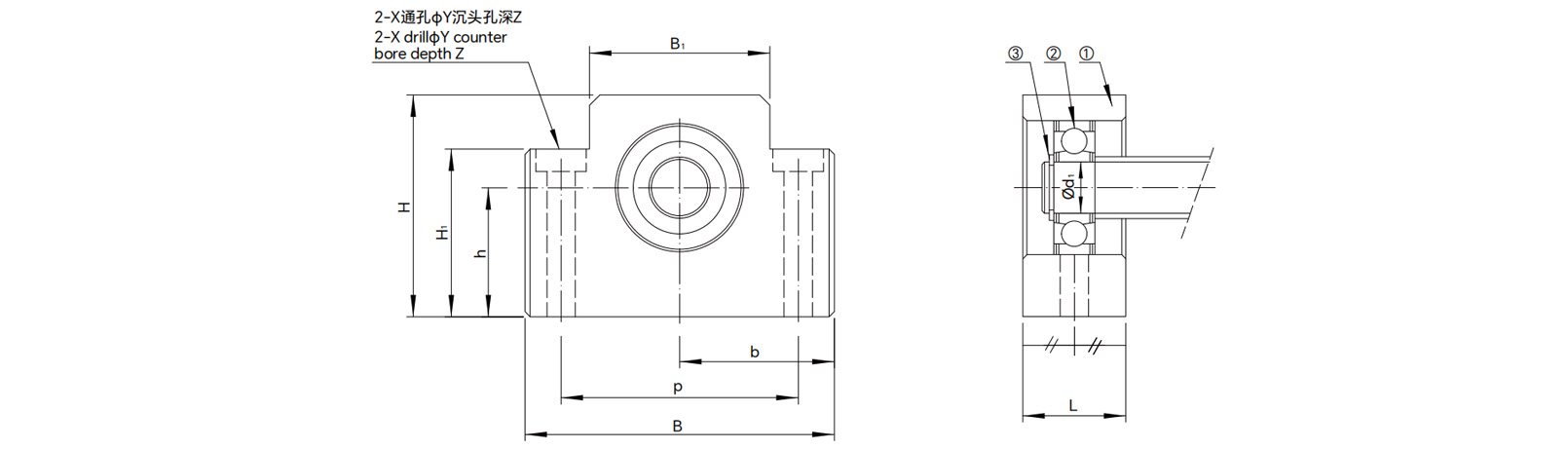

_Dibujos
