Soporte de tornillo de bola de la serie RN con contratuerca

Principales parámetros técnicos y diseño
1. Principio antiaflojamiento de precisión:
Diseño de rosca excéntrica: La rosca de la tuerca utiliza un perfil de diente excéntrico especial. Cuando se aprieta con la rosca estándar en el extremo del eje del tornillo de bola, genera una fuerza de bloqueo radial continua, evitando eficazmente que se afloje.
Combinación de arandelas antiaflojamiento: La configuración estándar incluye una arandela antiaflojamiento con dientes internos (lavadora estriada). Durante la instalación, los dientes internos de la arandela se acoplan con la ranura del eje del tornillo de bola y los dientes externos se acoplan con la ranura en la cara del extremo de la tuerca. Mediante el acoplamiento de los dientes, evita por completo cualquier rotación de la tuerca con respecto al eje.

2. Materiales y procesos:
Fabricado en acero aleado de alta resistencia y tratado térmicamente para garantizar suficiente resistencia y tenacidad, evitando fracturas o deformaciones bajo una alta fuerza de preapretado.
Las superficies de contacto clave (roscas, caras finales) se rectifican con precisión para garantizar la precisión dimensional y el rendimiento de acoplamiento.

3. Especificaciones y coincidencias:
La serie de tamaños es totalmente compatible con el diámetro de la rosca del extremo del eje del husillo de bolas (como M6, M8, M10...M30, etc.) y la serie de bases de soporte.
Dependiendo de los diferentes diámetros del eje del husillo de bolas y los requisitos de carga, están disponibles versiones estándar y engrosadas para proporcionar un área de contacto de bloqueo y una capacidad de torque mayores.

Aplicaciones
El soporte de tornillo de bola de la serie RN de Locknut se debe utilizar en todos los sistemas de tornillo de bola que utilizan bases de soporte de extremo fijo con cojinetes de contacto angular, que incluyen, entre otros:
El extremo fijo del eje de alimentación de todas las máquinas herramienta CNC.
El extremo de accionamiento conjunto o de eje lineal de los robots industriales. Los sistemas de transmisión de equipos automatizados de alta precisión (máquinas láser, máquinas de moldeo por inyección, máquinas de medición).
Cualquier aplicación de husillo de bolas que requiera juego cero y transmisión de alta rigidez.

Aunque pequeño, el soporte de tornillo de bola de la serie Locknut RN es un componente de seguridad mecánica crucial en la cadena de transmisión de tornillo de bola de alta precisión. Mediante un diseño mecánico preciso, resuelve fundamentalmente el riesgo de aflojamiento en condiciones de alta velocidad y carga pesada, convirtiendo la potencia rotacional en empuje lineal sin pérdida. Elegir contratuercas originales o de alta calidad de la serie RN es una garantía necesaria para la seguridad y el rendimiento estable de todo su sistema de transmisión de precisión.

_Parámetros

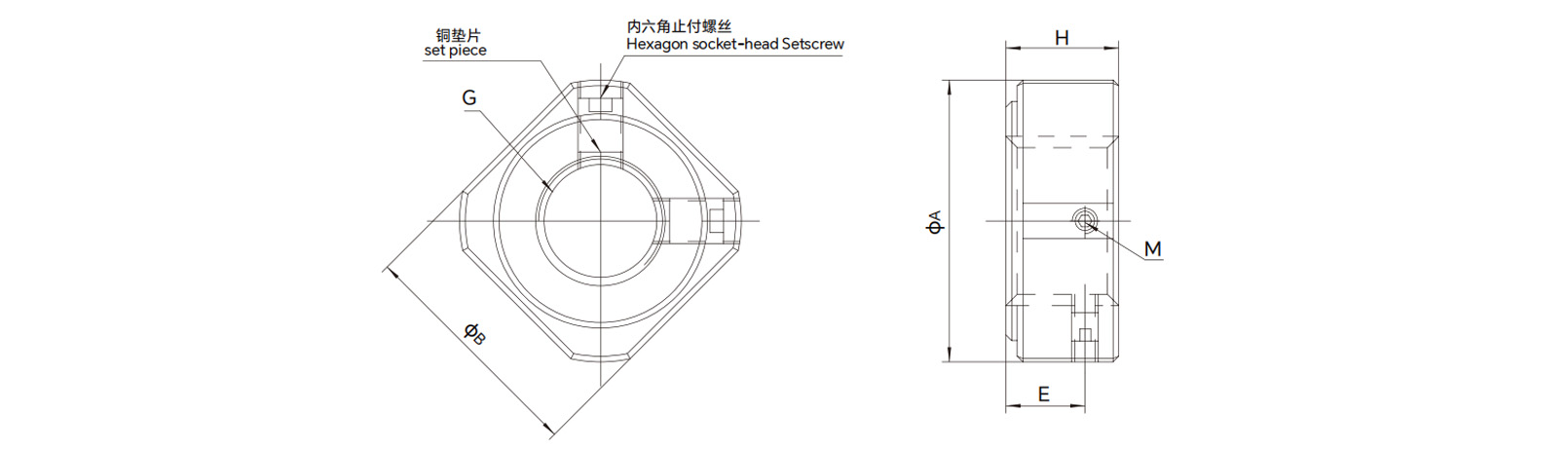

_Dibujos
