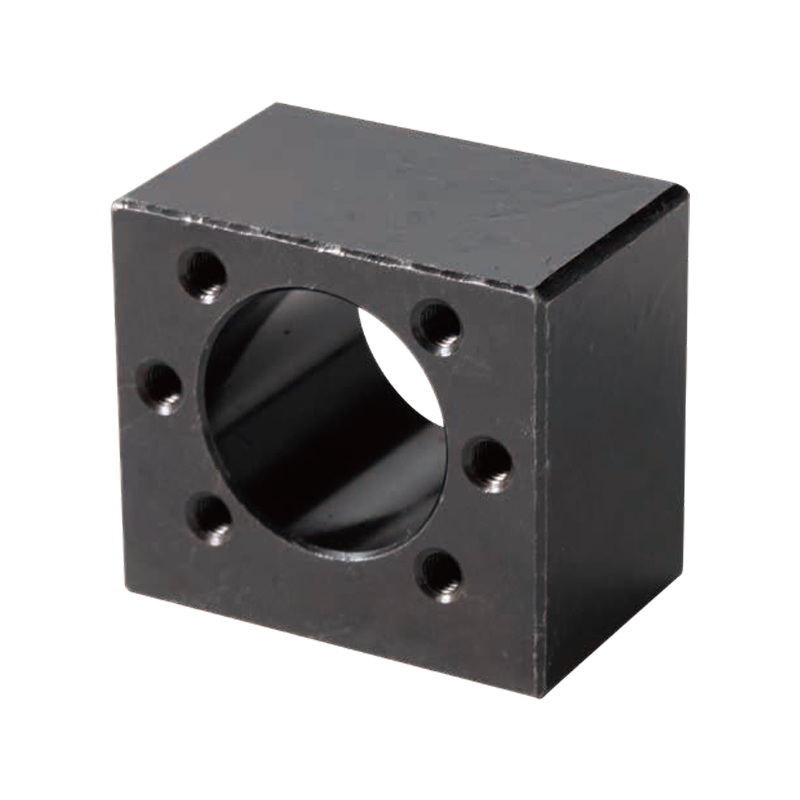

Carcasa de tuerca de acero serie DSG/DSG

Guía de selección y referencia rápida del modelo
La tabla de parámetros proporcionada distingue claramente entre dos tipos principales:
1. Serie estándar de vehículos pesados (p. ej., DSG1616, DSG2020...)
Características: Estructura clásica, gran versatilidad, adecuada para la mayoría de aplicaciones de servicio pesado.
Tornillo de bola coincidente: corresponde directamente a tornillos de bola con el mismo cable y diámetro (por ejemplo, DSG2525 coincide con SFU2525).
Dimensiones clave: preste atención al ancho total B, la altura total H y la distancia del orificio de montaje P para confirmar el espacio de instalación.

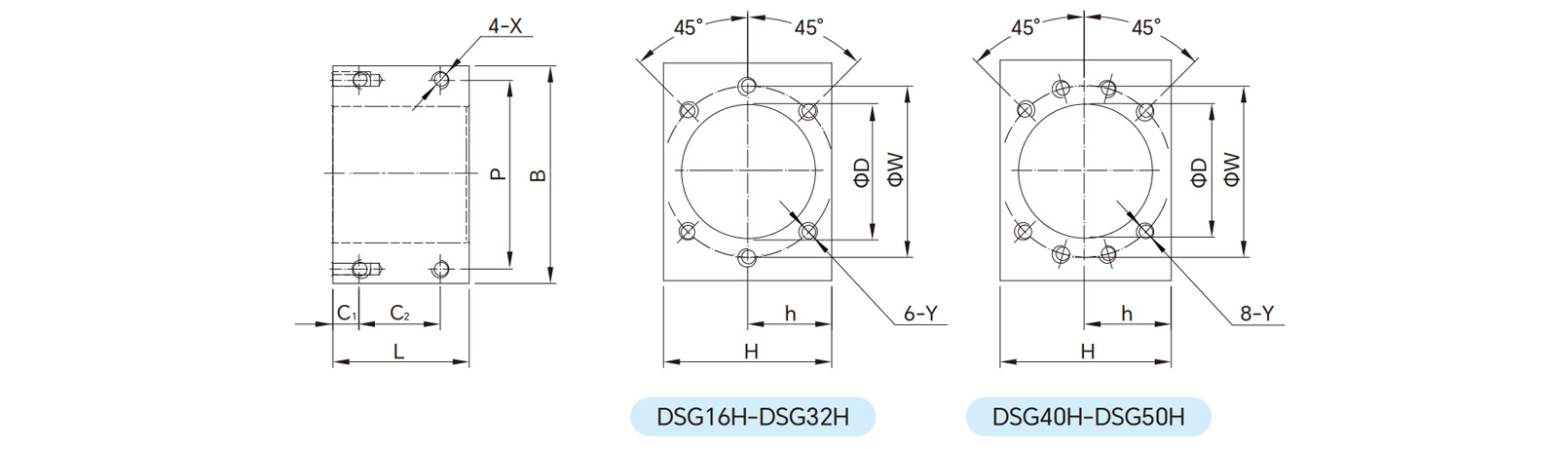

2. Serie mejorada tipo "H" (por ejemplo, DSG16H, DSG20H...)
Características: Generalmente más compacto u optimizado para aplicaciones específicas; un modelo es compatible con múltiples cables en el mismo diámetro de eje, lo que ofrece una mejor versatilidad.
Tornillo de bola coincidente: un modelo cubre múltiples cables con el mismo diámetro de eje (por ejemplo, DSG16H es compatible con SFU1605/1610/1616).
Dimensiones clave: tenga en cuenta que la distancia del orificio de montaje puede ser menor (por ejemplo, P=40 mm), lo que lo hace adecuado para diseños de alta resistencia con espacio limitado.

Método de selección de tres pasos:
1. Determine el tornillo de bola: identifique claramente el modelo de tornillo de bola que está utilizando (por ejemplo, SFU2020) o el diámetro exterior de la tuerca D y los requisitos de instalación.
2. Seleccione el modelo: busque el modelo correspondiente en la columna "Tornillo de bola coincidente" de la tabla para determinar el modelo de carcasa de tuerca DSG.
3. Verifique el espacio: verifique el ancho total B, la altura total H y las posiciones de los orificios de montaje de la carcasa de la tuerca para garantizar suficiente espacio de instalación y espacio de operación de sujeción en su equipo.

Aplicaciones
La serie DSG proporciona un sólido apoyo en las siguientes áreas:
Máquinas herramienta CNC de alta resistencia: ejes de alimentación de fresadoras de pórtico grandes, mandrinadoras de piso y perforadoras de agujeros profundos. Equipos de conformado para la industria pesada: mecanismos de transmisión central para prensas de estampación de láminas metálicas, prensas hidráulicas y máquinas de fundición y forja.
Maquinaria para plástico y caucho: Unidades de movimiento de unidades de inyección y de sujeción de moldes de grandes máquinas de moldeo por inyección.
Manipulación y automatización de materiales: componentes de accionamiento de precisión en apiladores pesados, grúas portuarias y sistemas logísticos automatizados.

La carcasa de tuerca de acero de la serie DSG es una opción inflexible para aplicaciones de transmisión de precisión de servicio pesado. Representa una filosofía de diseño: en las condiciones de trabajo más exigentes, la robustez fundamental es el requisito previo para todo rendimiento avanzado. Elegir DSG significa elegir un núcleo de carga confiable para su equipo pesado. Transforma el par motor invisible en un movimiento lineal estable, preciso y duradero, que sirve como piedra angular para garantizar la eficiencia de la producción y el valor a largo plazo de su equipo.

_Parámetros

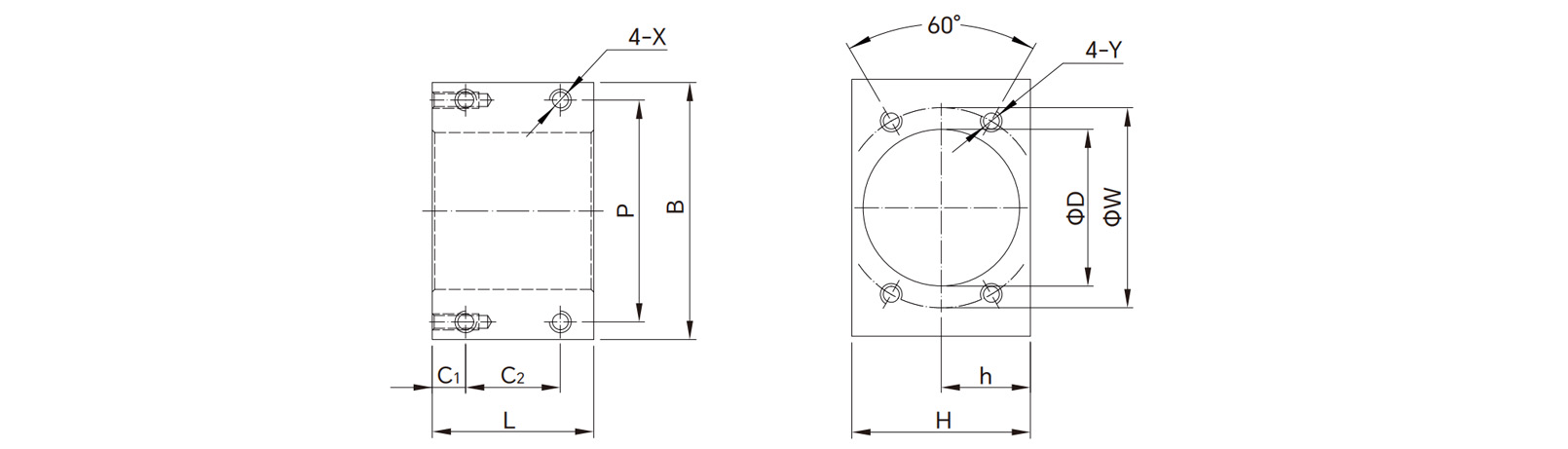

_Dibujos
