Guía lineal de la serie HGL-CA/HA de alto ensamblaje (bajo)

Hogar · Productos · Guía lineal · Guía lineal de la serie HGL-CA/HA de alto ensamblaje (bajo)
  • Guía lineal de la serie HGL-CA/HA de alto ensamblaje (bajo)
Guía lineal de la serie HGL-CA/HA de alto ensamblaje (bajo)

Guía lineal de la serie HGL-CA/HA de alto ensamblaje (bajo)

La guía lineal de la serie HGL-CA/HA de alto ensamblaje (bajo) revela sus características duales: hereda la estructura reforzada internamente y los genes de alto rendimiento del tipo de alto ensamblaje (serie HGH), pero optimiza su perfil externo, logrando una altura deslizante general más baja que los tipos tradicionales de alto ensamblaje. Este diseño proporciona un mejor equilibrio para aplicaciones donde tanto el espacio como el rendimiento son críticos, como brazos robóticos, unidades de mecanizado compactas y equipos de automatización de alta gama.

Inquiry
ANTERIOR: Guía lineal de la serie HGR-T con cerradura inferior de alto montaje Siguiente: Guía lineal de la serie EGW-CA/SA de bajo ensamblaje

Tecnología

La guía lineal de la serie HGL logra un equilibrio inteligente entre rendimiento y espacio y posicionamiento.

Dimensiones de rendimiento Serie HGL-CA/HA (Alto ensamblaje – Bajo) Serie HGH-CA/HA (Configuración tradicional de gran altura) Serie EGH-CA/SA (Perfil bajo estándar) Valores fundamentales
Posicionamiento del núcleo El maestro del equilibrio entre rendimiento y espacio. Logra una altura de instalación más baja y al mismo tiempo ofrece un rendimiento cercano al de los modelos de alto montaje. El punto de referencia para un alto rendimiento, diseñado para un rendimiento extremo. El especialista en ahorro de espacio, diseñado para lograr la máxima compacidad. La opción preferida para diseños compactos donde se deben minimizar los compromisos de rendimiento.
Características estructurales Estructura optimizada de alto perfil. Reduce la altura total minimizando el material en secciones que no soportan carga, manteniendo al mismo tiempo un diseño interno muy rígido (como filas de bolas reforzadas y bolas de gran diámetro). Configuración estándar de gran altura con amplio espacio interno. El diseño especializado de perfil bajo minimiza la altura total. Dentro de un rango limitado de reducción de altura, el rendimiento central del conjunto de alto perfil se conserva en la mayor medida posible.
Capacidad de carga y rigidez Alto. Su capacidad de carga y rigidez son significativamente superiores a las de los modelos de perfil bajo (EGH) de la misma especificación, acercándose mucho a los modelos tradicionales de perfil alto (HGH). Extremadamente alto. Excelente. Ofrece una excelente relación calidad-precio al lograr una reducción significativa de altura a cambio de un compromiso mínimo en el rendimiento.
Altura de instalación Bajo. La altura total (H) se encuentra entre la de los modelos tradicionales de perfil alto y bajo, lo que reduce efectivamente el centro de gravedad y la altura total de las partes móviles del equipo. Relativamente alto. Más bajo. Proporciona un nuevo equilibrio entre miniaturización de equipos y diseño de estabilidad.
Aplicaciones adecuadas Brazos robóticos de alta velocidad, ejes Z de centros de mecanizado de tamaño mediano, módulos de montaje de precisión y equipos orientados al rendimiento con espacio limitado. Grandes centros de mecanizado, automatización de trabajos pesados. Automatización a pequeña escala, equipos electrónicos e instrumentos ligeros. Llena el nicho de mercado de aplicaciones que requieren alto rendimiento pero con espacio limitado.

Principales parámetros técnicos y diseño
1. Concepto de diseño: Siguiendo el principio de "la forma sigue a la función", el control deslizante de alto ensamblaje se somete a una optimización topológica. Al tiempo que se garantiza la resistencia del sistema de circulación de bolas, el sistema de sellado y la estructura de montaje, se elimina el exceso de material para lograr aligeramiento y reducción de altura.
2. Retención del rendimiento: normalmente conserva el diseño de carga igual en cuatro direcciones y las mismas opciones de grado de precisión. Los niveles de precarga también pueden ser comparables a los del tipo de conjunto alto para garantizar la rigidez.
3. Guía de selección:
Cuando el diseño está limitado por la altura de instalación, pero el tipo estándar de bajo ensamblaje (EGH) se considera insuficiente en rigidez o capacidad de carga, la serie HGL es la opción de actualización ideal.
Puede considerarse una "versión compacta" de la serie HGH o una "versión mejorada" de la serie EGH.

Aplicaciones típicas
La serie HGL-CA/HA es ideal para las siguientes aplicaciones que exigen una alta densidad de rendimiento:
Robots industriales: Ejes guía de brazo para robots articulados de seis ejes y robots SCARA, que requieren alta rigidez en espacios confinados para mantener la precisión del efector final.
Equipos CNC compactos: Eje Z de pequeños centros de mecanizado verticales y máquinas de grabado, reduciendo la altura del cabezal del husillo para mejorar la rigidez y ahorrar espacio.
Inspección y montaje de precisión: Unidades móviles para equipos de inspección óptica automatizada (AOI) y equipos de prensado de precisión.
Equipos periféricos semiconductores: ejes de movimiento que requieren una respuesta rápida y un posicionamiento preciso en máquinas clasificadoras y dispensadoras de embalaje y pruebas.

La guía lineal de la serie HGL-CA/HA de alto ensamblaje (bajo) es un producto que incorpora una segmentación refinada del mercado y un pensamiento de optimización de ingeniería. No busca el máximo rendimiento en ningún aspecto en particular, sino que se esfuerza por lograr un equilibrio entre múltiples requisitos clave del cliente, como el rendimiento, la rigidez y el espacio de instalación.

Parámetros

Modelo
No. 		Dimensiones de
Asamblea
(mm) 		Dimensiones de Block
(mm) 		Dimensiones de Rail
(mm) 		Montaje
Perno para ferrocarril 		Básico
Dinámica
Cargar
Rating 		Básico
Estático
Cargar
Rating 		Estático Rated
Momento
(kgf.m) 		Peso
H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR RRHH D h d P E (mm) C[kN] C0(kN) MR
kN-m 		MP
kN-m 		MI
kN-m 		bloquear
kg 		Ferrocarril
kg/m
HGL15CA 24 4.3 9.5 34 26 4 26 39.5 61.4 10 4.85 5.3 M4x4 6 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4x16 11.38 16.97 0.12 0.10 0.10 0.14 1.45
HGL25CA 36 5.5 12.5 48 35 6.5 35 58 84 15.7 6 12 M6x6 8 6 5 23 22 11 9 7 60 20 M6x20 26.48 36.49 0.42 0.33 0.33 0.42 3.21
HGL25HA 50 78.6 104.6 18.5 32.75 49.44 0.56 0.57 0.57 0.57
HGL30CA 42 6 16 60 40 10 40 70 98.4 20.25 6 12 M8x10 8.5 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 52.19 0.66 0.53 0.53 0.78 4.47
HGL30HA 60 93 121.4 21.75 47.27 69.16 0.88 0.92 0.92 1.03
HGL35CA 48 7.5 18 70 50 10 50 80 112.4 20.6 7 12 M8x12 10.2 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 69.16 1.16 0.81 0.81 1.14 6.30
HGL35HA 72 105.8 138.2 22.5 60.21 91.63 1.54 1.40 1.40 1.52
HGL45CA 60 9.5 20.5 86 60 13 60 97 137.4 23 10 12.9 M10x17 16 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 102.71 1.98 1.55 1.55 2.08 10.41
HGL45HA 80 128.8 169.2 28.9 94.54 136.46 2.63 2.68 2.68 2.75
HGL55CA 70 13 23.5 100 75 12.5 75 117.7 166.7 27.35 11 12.9 M12x18 17.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 148.33 3.69 2.64 2.64 3.25 15.08
HGL55HA 95 155.8 204.8 36.4 139.35 196.2 4.88 4.57 4.57 4.27

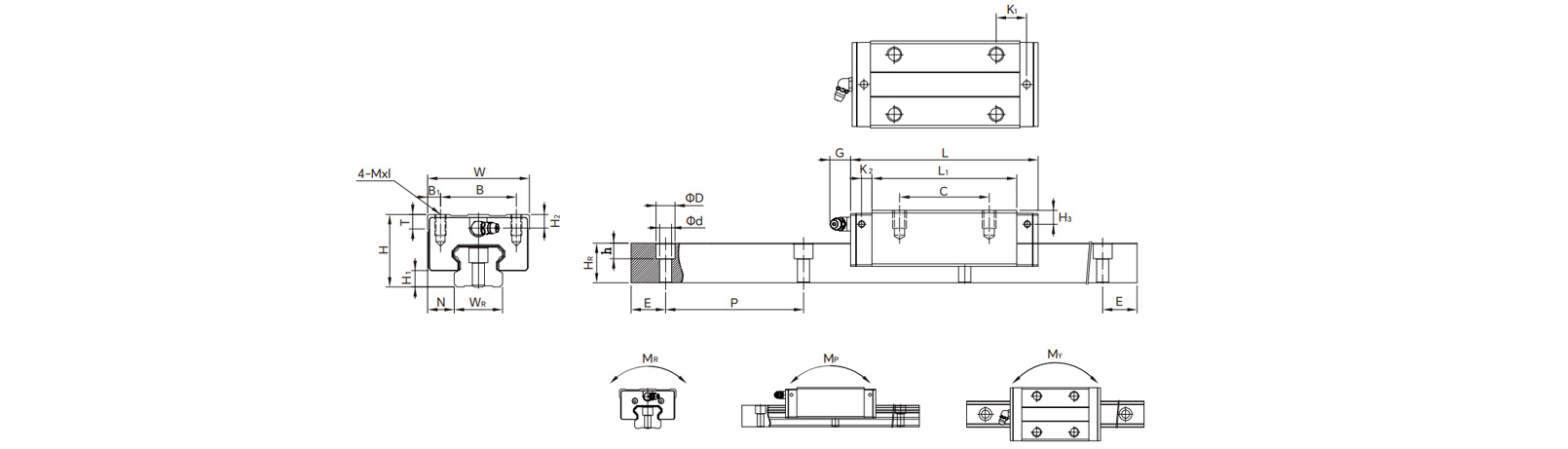

Dibujos
