Guía lineal de la serie EGW-CA/SA de bajo ensamblaje

Principales parámetros técnicos y diseño
1. Diseño:
Aumentar el ancho para compensar la resistencia estructural y la capacidad de torque potencialmente perdidas debido a la altura reducida es una aplicación clásica del principio de "momento de inercia del área" en ingeniería.
2. Características de rendimiento:
Con las mismas especificaciones de altura (por ejemplo, 15 mm, 20 mm), el ancho del riel guía y el ancho del deslizador del EGW son mayores que los del EGH.
Normalmente proporciona niveles de precarga medios para garantizar una alta rigidez incluso en espacios compactos.
3. Criterios clave de selección:
La altura es una restricción estricta: confirme la altura total máxima de instalación permitida por el equipo.
El ancho es una oportunidad: dadas las limitaciones de altura, elija la especificación EGW más amplia posible para obtener una mejor capacidad de carga y rigidez.
Verificación comparativa: la comparación de la curva de ancho-carga del EGW con la curva de alto-carga del EGH a menudo revela que el EGW funciona mejor a la misma altura.

Aplicaciones
La serie EGW-CA/SA es una opción ideal para aplicaciones de alta gama donde los requisitos de espacio y rendimiento son contradictorios:
Equipos de paneles y semiconductores de alta gama: ejes de movimiento en máquinas de fotolitografía y equipos de transferencia de masa donde la altura es limitada pero se requiere una carga y precisión extremadamente altas.
Equipos de imágenes médicas de alta resistencia: anillos colectores de precisión o plataformas para pacientes en máquinas de TC y escáneres de resonancia magnética que requieren un movimiento de gran alcance, estable y de perfil bajo.
Mecanizado e inspección de precisión: Mesas de trabajo de doble intercambio en centros de mecanizado horizontales y bases móviles para grandes instrumentos de inspección óptica de precisión.
Automatización especializada: Plataformas automatizadas de montaje y prueba dentro de naves espaciales o vehículos de gran tamaño donde el espacio es extremadamente valioso. La guía lineal de la serie EGW-CA/SA de bajo ensamblaje es un producto altamente estratégico.  No se trata simplemente de una variación de tamaño, sino de una respuesta diseñada con precisión a puntos críticos específicos en los mercados de alta gama. Elegir la serie EGW significa que el diseño de su equipo enfrenta el doble desafío de espacio limitado y requisitos de rendimiento exigentes, y ha encontrado con éxito la solución óptima seleccionando la tecnología más adecuada. Representa la vanguardia de la tecnología de guía lineal, avanzando hacia una mayor integración y una mejor utilización del espacio.

_Parámetros

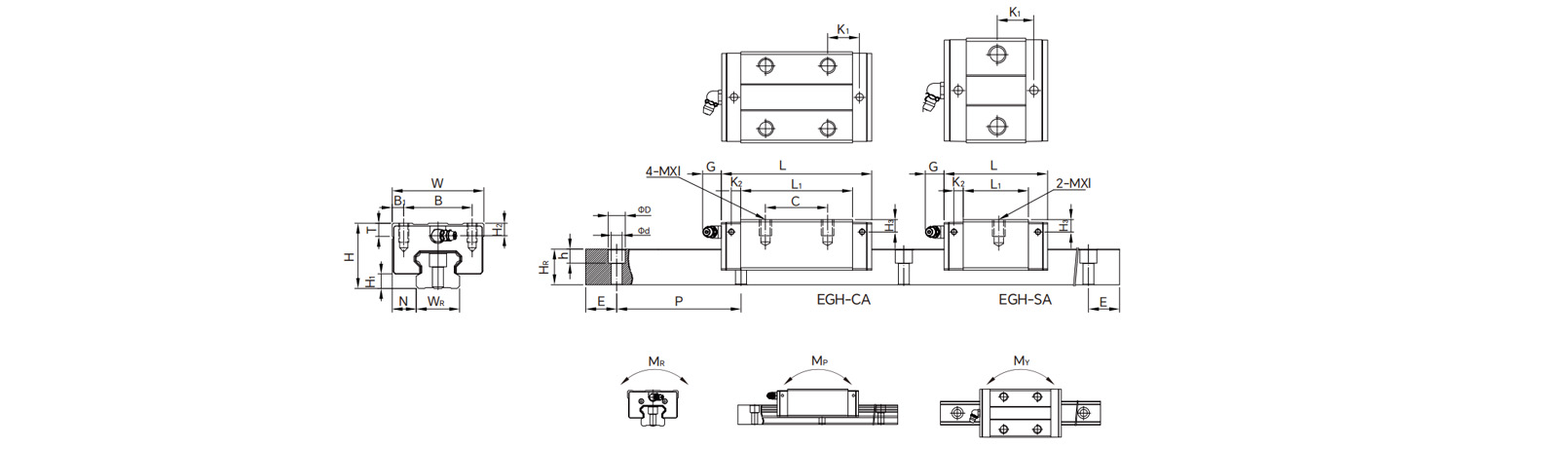

_Dibujos

_{Admite la selección de combinación de productos}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
