Guía lineal de la serie EGH-CA/SA de bajo ensamblaje

Hogar · Productos · Guía lineal · Guía lineal de la serie EGH-CA/SA de bajo ensamblaje

Guía lineal de la serie EGH-CA/SA de bajo ensamblaje

La serie EGH-CA/SA es una guía lineal de tipo bola de perfil bajo (centro de gravedad bajo). "Perfil bajo" se refiere al hecho de que la altura total de su control deslizante ha sido especialmente optimizada, significativamente más baja que la de los controles deslizantes de perfil alto estándar. Este diseño reduce el centro de gravedad de las partes móviles del equipo, al tiempo que ahorra un valioso espacio vertical dentro del equipo, lo que lo hace particularmente adecuado para instrumentos de precisión, pequeños módulos de automatización, equipos médicos y equipos de fabricación electrónica con estrictas limitaciones de altura.

Inquiry

ANTERIOR: Guía lineal de la serie EGW-CA/SA de bajo ensamblaje Siguiente: Guía lineal de la serie HGW-CC/HC de alto ensamblaje

Tecnología

El valor central de la serie EGH radica en "lograr un alto rendimiento en un espacio limitado", obteniendo una mayor libertad de diseño al reducir la altura.

Características de rendimiento	Rieles guía de perfil bajo de la serie EGH-CA/SA	Rieles guía de alto montaje (HGH-CA/HA)	Valores fundamentales
Posicionamiento del núcleo	Compacto, centro de gravedad bajo y ahorro de espacio.	Alta rigidez, alta capacidad de carga, versátil y alto rendimiento.	Aplicaciones donde superar las limitaciones de altura es el principal desafío.
Altura estructural	Significativamente reducido. La altura total (H) del carro es pequeña, lo que reduce efectivamente el centro de gravedad general y la altura total de los componentes móviles.	Altura estándar o aumentada.	Permite el diseño de equipos más pequeños y delgados.
Capacidad de carga	Bien. Aunque la altura es reducida, el diseño optimizado de la pista de rodadura interna garantiza una excelente capacidad de carga comparable o ligeramente inferior a la de los modelos estándar de la misma especificación.	Alto.	Proporciona una capacidad de carga fiable incluso en espacios confinados.
Precisión operativa	Alto. Available in a range of precision grades (e.g. from Standard Grade N to Precision Grade P), ensuring precise motion even in compact equipment.	Alto.	Tamaño compacto sin comprometer la precisión.
Rigidez	Bastante alto. El diseño del centro de gravedad bajo en sí ayuda a mejorar la estabilidad del movimiento, ofreciendo una buena resistencia a las vibraciones. Sin embargo, la resistencia a los momentos de vuelco suele ser ligeramente menor que la de los modelos de alto perfil de la misma especificación.	Extremadamente alto.	Cumple con los requisitos de rigidez de la mayoría de los equipos compactos.
Clasificación de modelos	Tipo CA: Bloque deslizante de perfil bajo con brida, montado lateralmente, ahorra espacio y es fácil de instalar. Tipo SA: Bloque deslizante cuadrado de perfil bajo, montado en la parte superior, que ofrece una estructura más compacta.	Tipo CA/HA.	Ofrece opciones de montaje para varias configuraciones compactas.

Principales parámetros técnicos y diseño
1. Diseño compacto: La forma del deslizador está optimizada al extremo dentro del espacio mínimo requerido para la circulación y sellado de la bola, logrando una altura mínima.
2. Equilibrio de rendimiento: utilizando una jaula de alta rigidez y un ángulo de contacto de bola optimizado, la capacidad de carga y la rigidez del sistema se mantienen tanto como sea posible al tiempo que se reduce la altura.
3. Sellado y lubricación: Equipado con sellos de extremo compactos y depósitos de grasa potencialmente integrados, lo que garantiza una buena protección contra el polvo y una lubricación duradera incluso en espacios confinados.
4. Consideraciones de selección:
Confirmar altura máxima: Definir claramente la altura máxima de instalación permitida del equipo; esta es la primera restricción para la selección.
Calcular la carga: bajo la premisa de cumplir con los requisitos de altura, seleccione las especificaciones que cumplan con los requisitos de carga y vida útil.
Elija el tipo de montaje: seleccione el tipo CA (montaje con brida lateral) o el tipo SA (montaje superior) según la estructura del equipo.

Aplicaciones
La serie EGH-CA/SA es el socio perfecto para los siguientes equipos sensibles al espacio:
Fabricación electrónica de precisión: plataformas de movimiento XY para máquinas de colocación SMT, máquinas de envasado de chips y máquinas perforadoras de PCB.
Dispositivos médicos y equipos de laboratorio: analizadores automatizados, secuenciadores de ADN y plataformas de microscopios automáticos.
Pequeña automatización: robots de escritorio, pequeños módulos de motores lineales y mecanismos de guía para máquinas dispensadoras de precisión.
Industria de semiconductores y paneles: robots manipuladores de obleas y ejes lineales con espacio limitado en equipos de inspección de paneles LCD.

La guía lineal de perfil bajo de la serie EGH-CA/SA es la culminación del ingenio de ingeniería en entornos de diseño "con espacio limitado". Esto demuestra que el guiado lineal de alto rendimiento no tiene por qué realizarse necesariamente a costa de ocupar una gran cantidad de espacio. Elegir la serie EGH significa que puede integrar un núcleo de movimiento lineal confiable, preciso y eficiente en su equipo, incluso dentro de estrictas restricciones de tamaño. Es un componente clave para lograr la miniaturización, la integración y el equilibrio del rendimiento en su equipo.

_Parámetros

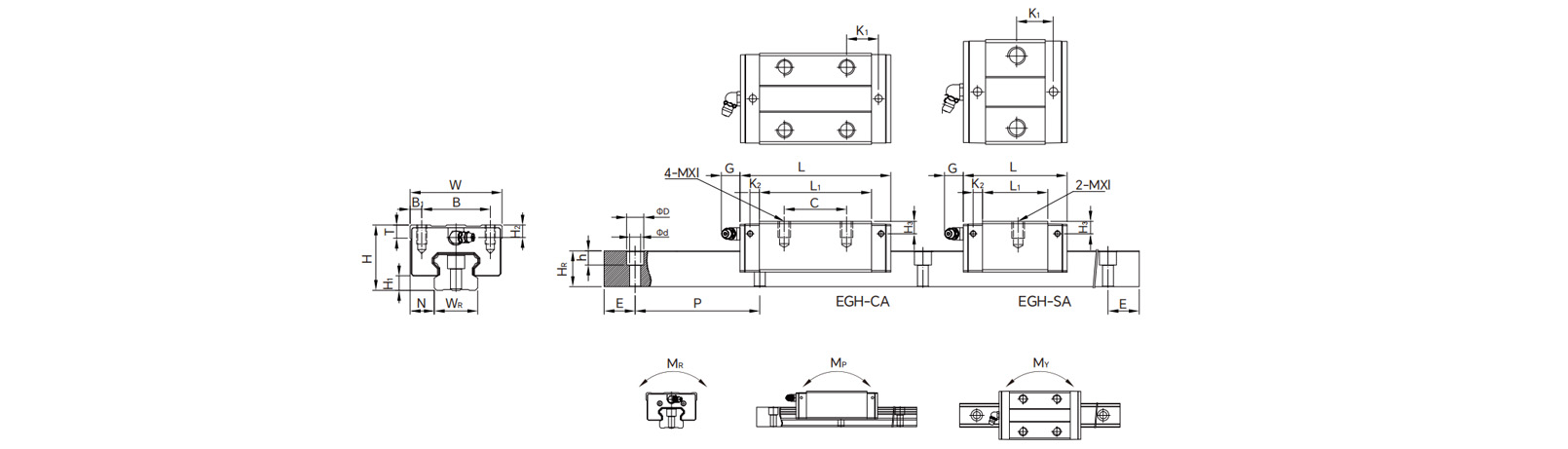

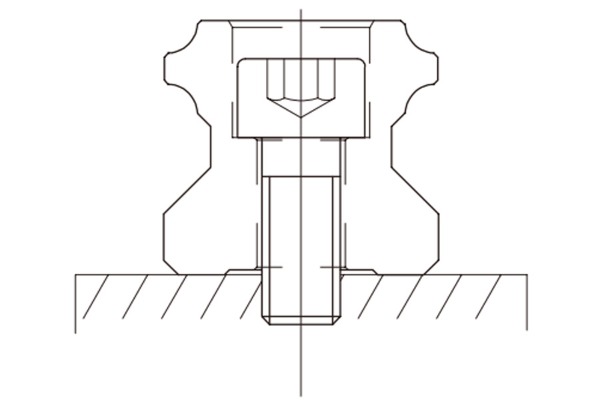

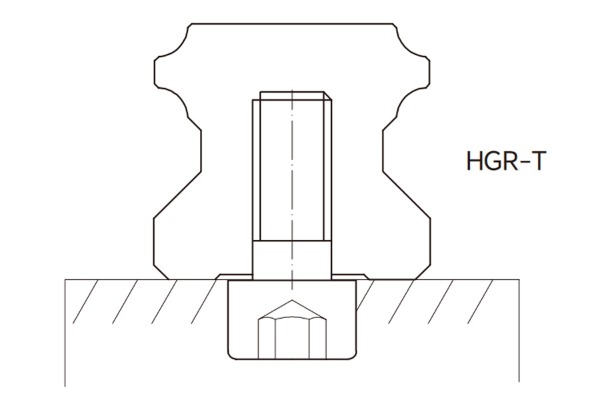

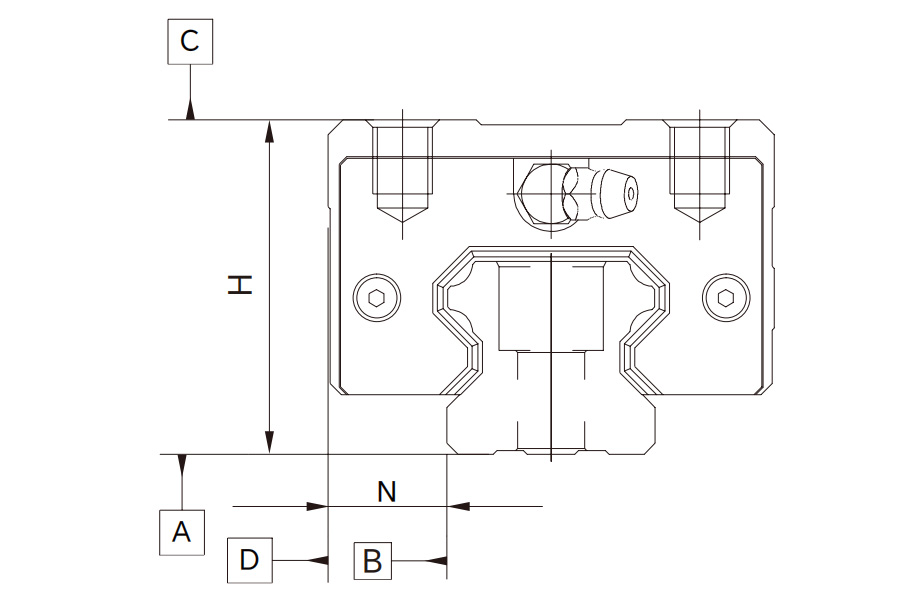

Modelo No.	Dimensiones de la Asamblea (mm)			Dimensiones of Block (mm)													Dimensiones of Rail (mm)							Montaje Perno para ferrocarril	Básico Dinámica Cargar Rating	Básico Estático Cargar Rating	Estático Rated Momento(kgf.m）			Peso
