Soportes y accesorios para tornillos de bola

Los soportes y accesorios para tornillos de bola son componentes clave que garantizan la alta precisión, alta rigidez y funcionamiento estable de los sistemas de tornillos de bola. Su clasificación principal se basa en el rol funcional, el diseño estructural y el tipo de servicio.

Los componentes principales se pueden dividir en cuatro categorías principales:

Unidades de asiento de soporte: Divididas en unidades de extremo fijo y de extremo de soporte según la carga y función que soportan.

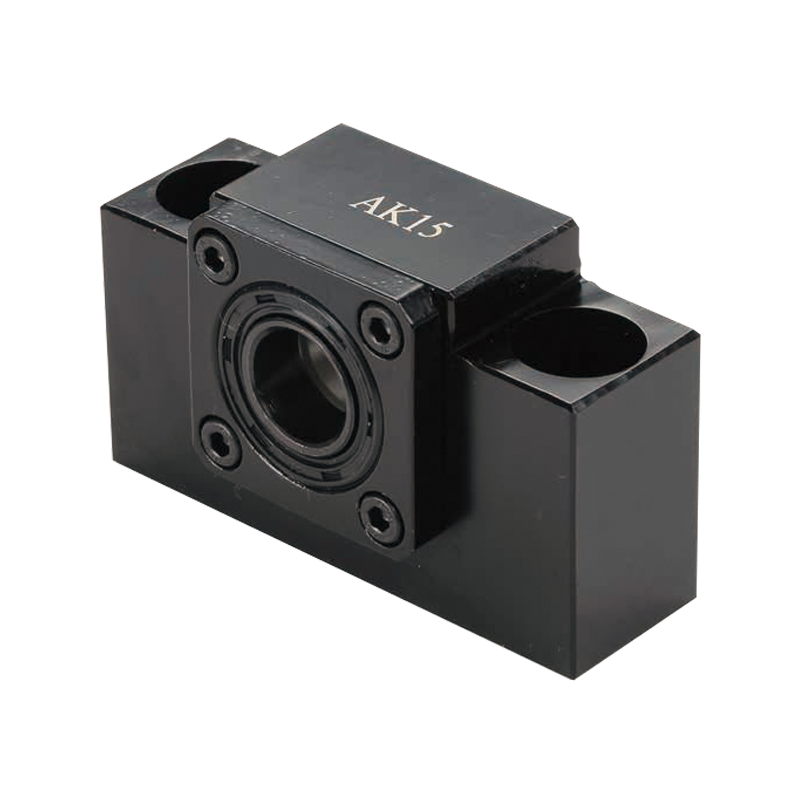

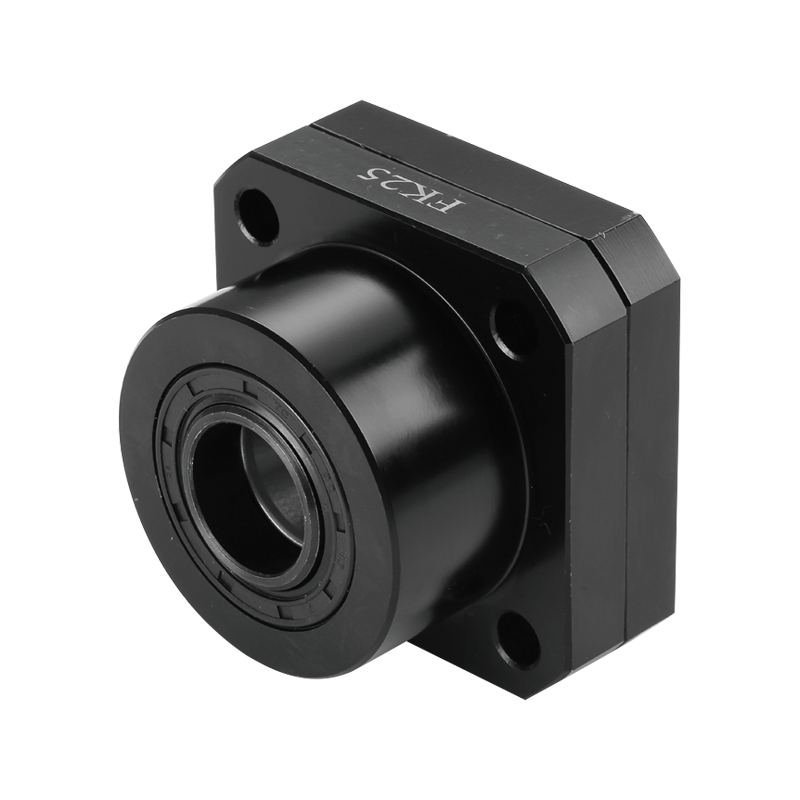

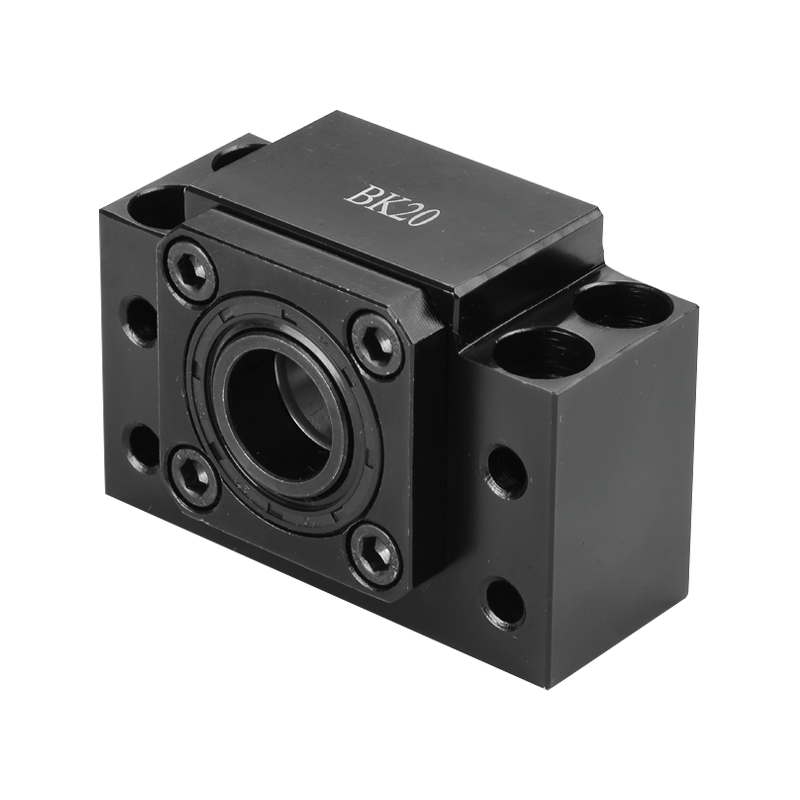

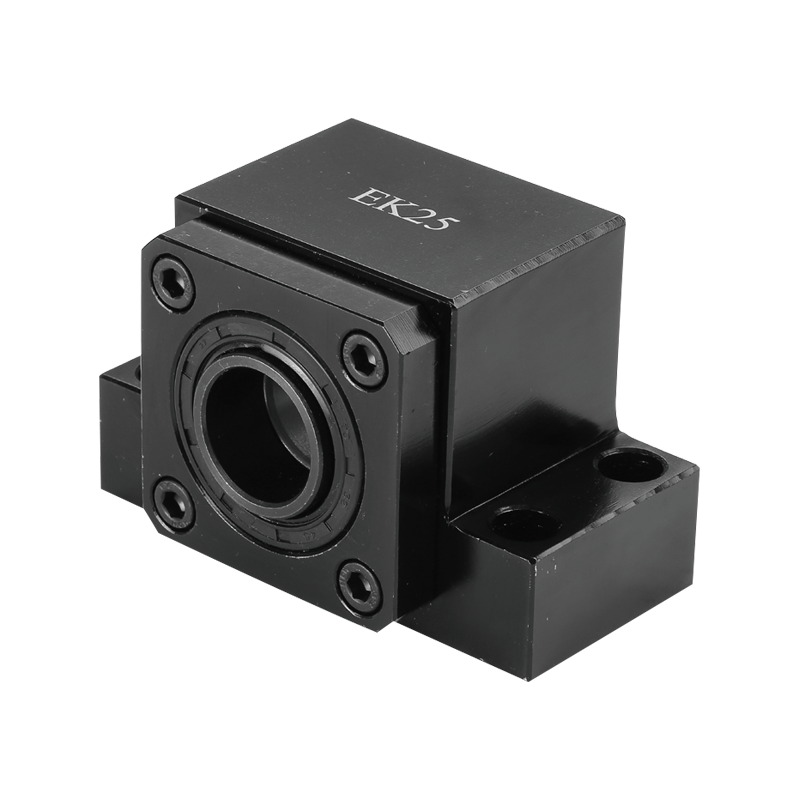

Asientos de soporte de extremo fijo (p. ej., series BK, FK, EK, AK): normalmente equipados con conjuntos de cojinetes de contacto angular, soportan cargas axiales y radiales bidireccionales y proporcionan un posicionamiento axial preciso del tornillo, sirviendo como extremo de referencia para todo el sistema de transmisión.

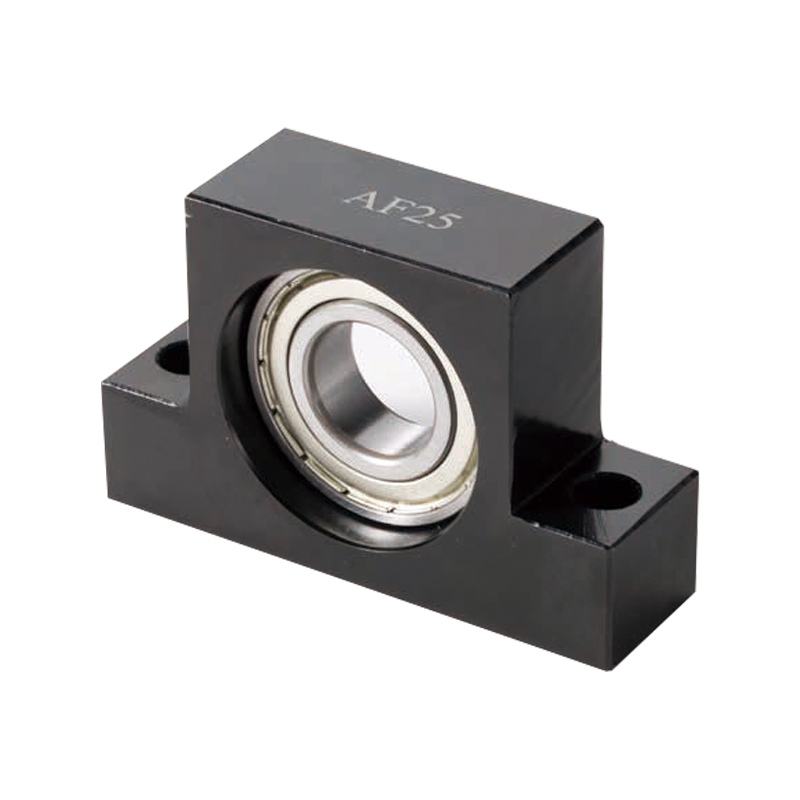

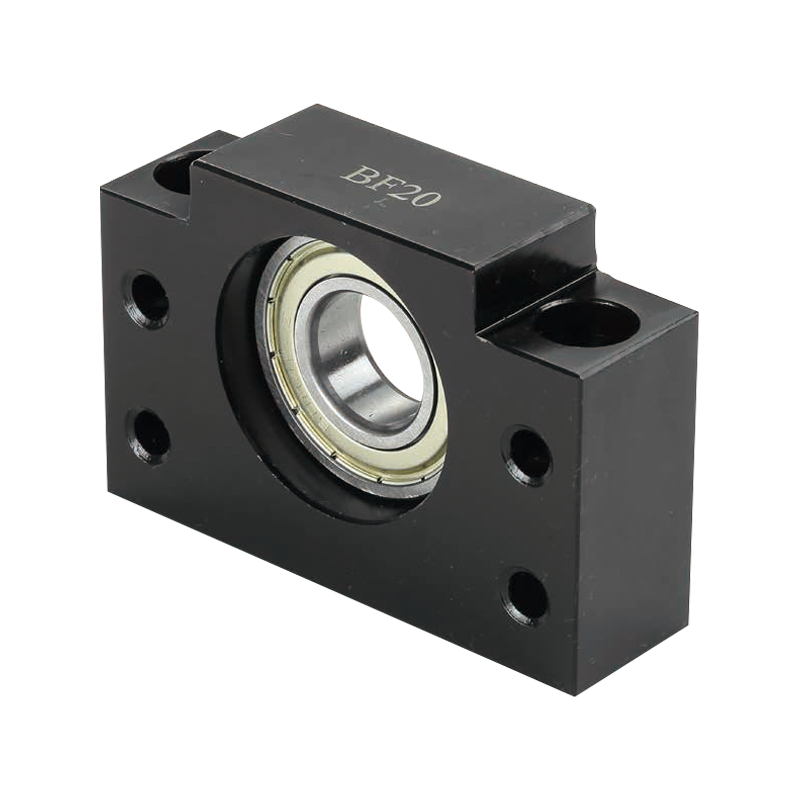

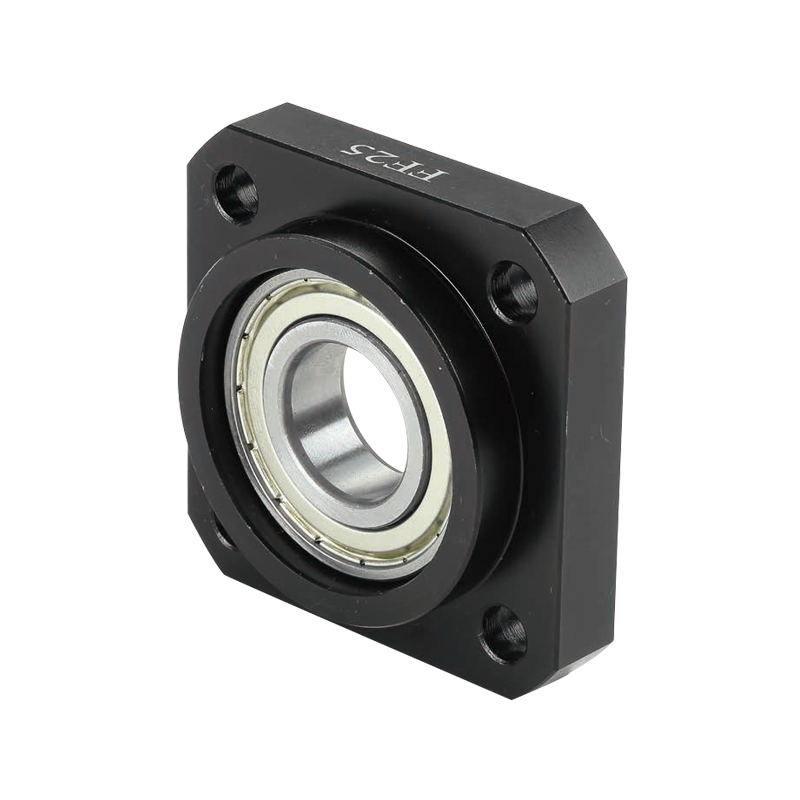

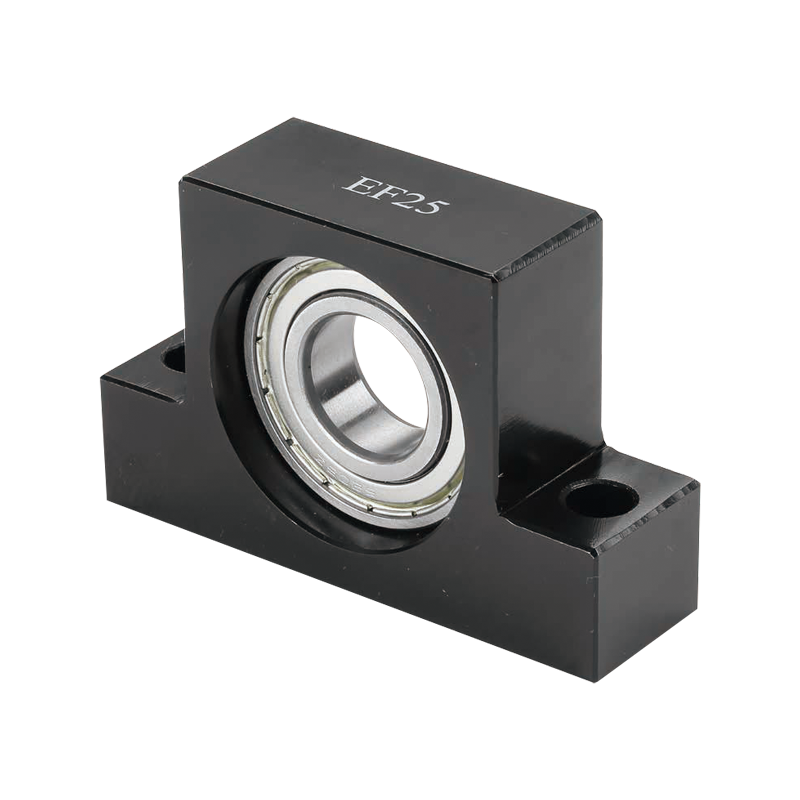

Asientos de soporte del extremo de soporte (p. ej., series BF, FF, EF, AF): normalmente equipados con rodamientos de bolas de ranura profunda, soportan principalmente cargas radiales y permiten un ligero desplazamiento de expansión térmica axial del tornillo, proporcionando soporte auxiliar y ajuste flotante.

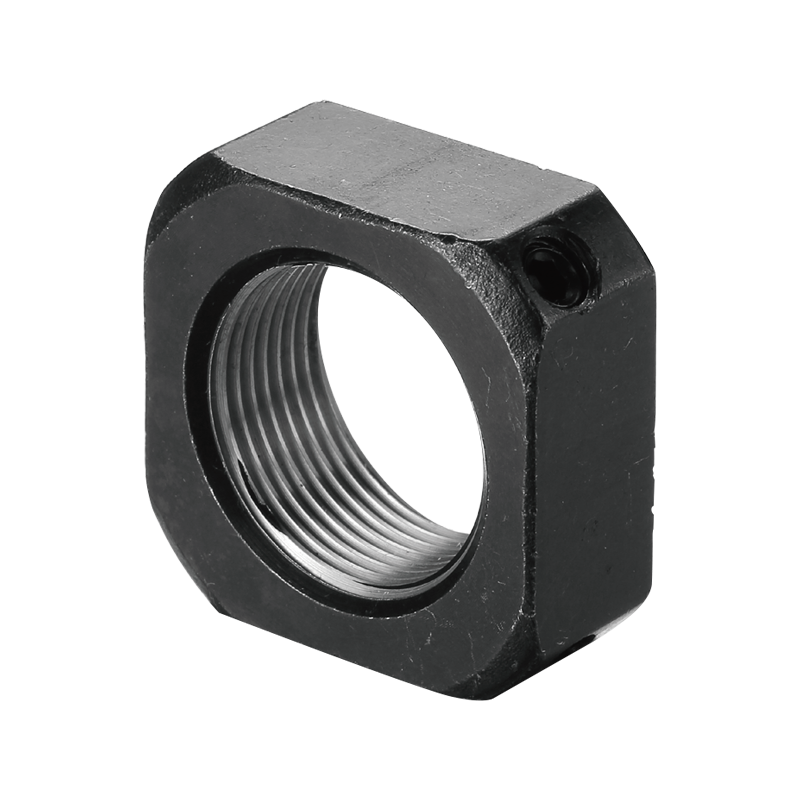

Accesorios funcionales estándar: Principalmente tuercas de seguridad (p. ej., serie RN), utilizadas para apretar y precargar el extremo del eje del tornillo a los cojinetes dentro del asiento de soporte del extremo fijo. Estos son componentes estándar cruciales para la transmisión de par y la eliminación del juego.

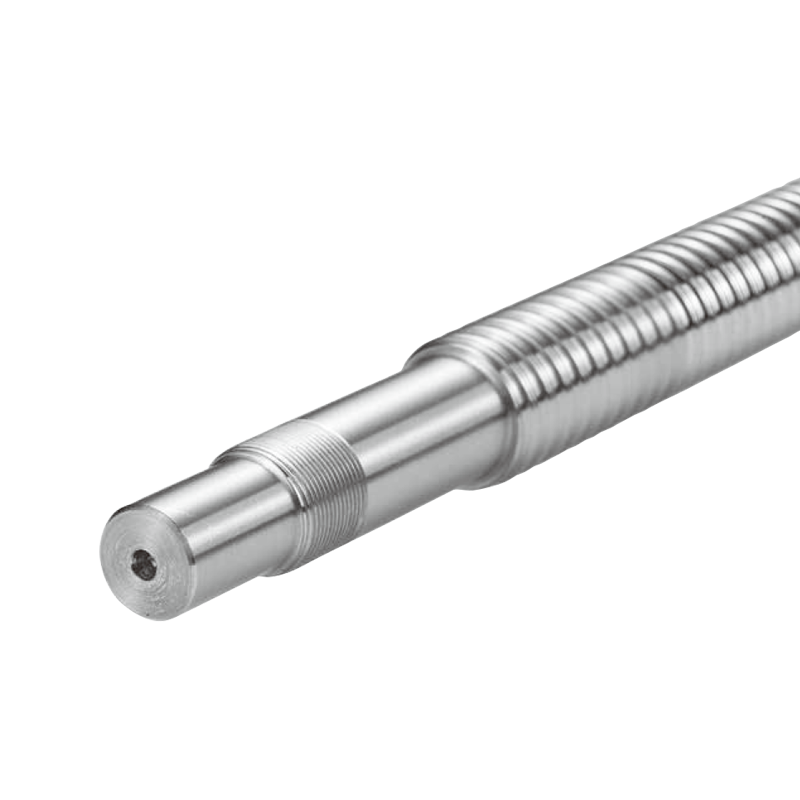

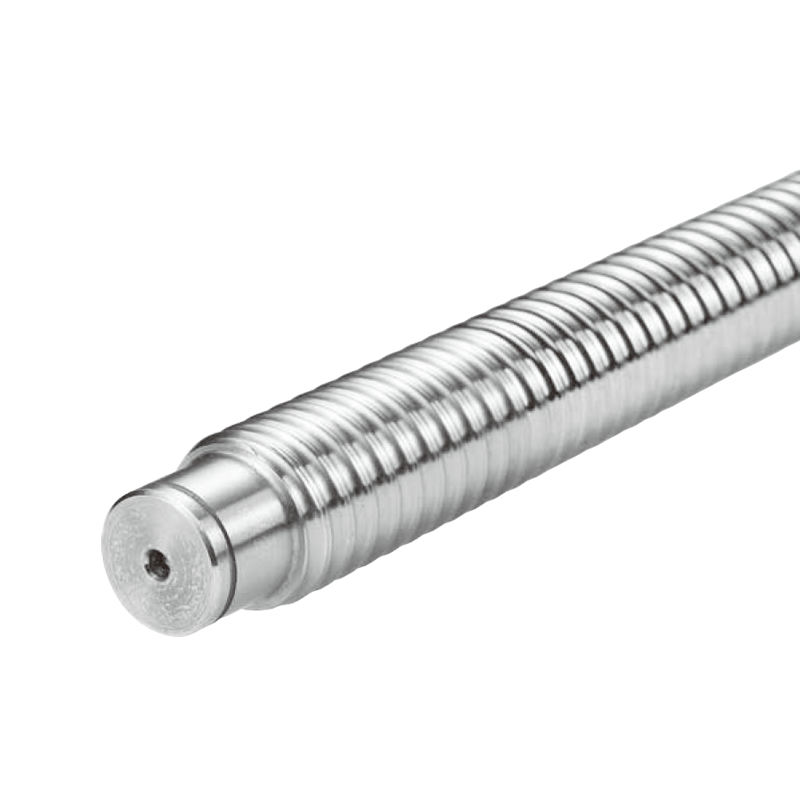

Servicios de mecanizado personalizados: Se refieren a los servicios de mecanizado prestados a los usuarios de los extremos del eje del tornillo de avance, asegurando una perfecta combinación con los soportes de soporte estándar. Esto incluye principalmente el mecanizado del muñón del extremo fijo (compatible con BK/FK/EK/AK, etc.) y del muñón del extremo de soporte (compatible con BF/FF/EF/AF, etc.), un paso crucial para lograr la funcionalidad plug-and-play y reducir el umbral de ensamblaje.

El sistema de soporte y accesorios, con su principal división del trabajo entre los extremos fijo y de soporte, complementado con piezas estándar y mecanizado personalizado, constituyen en conjunto una solución completa de instalación de sistemas de tornillos de avance plug-and-play.
