Mecanizado de extremos de tornillos de bola BK de lado fijo

Profundidad del Servicio Técnico: Dibujos, Estándares y Control de Calidad
Nos aseguramos de que cada proceso de mecanizado se base en datos y estándares confiables:

1. Base de dibujo: Seguimos estrictamente los dibujos estándar de interfaz de unidad de soporte convencionales internacionales, como JIS B1192-1997 para mecanizado. Los clientes también pueden proporcionar dibujos personalizados.

2. Control de parámetros básicos:

Extremo fijo: control estricto del diámetro del hombro (p. ej., tolerancia j6), descentramiento de la cara extrema (≤0,01 mm), precisión de la rosca (6 g) y simetría de la ranura de la llave.

Extremo de soporte: control preciso del diámetro del muñón de acoplamiento (p. ej., tolerancia h6), tolerancia de longitud (±0,1 mm) y posición y ancho de la ranura del anillo de retención.

3. Control de procesos y calidad: Utilizamos máquinas de torneado y fresado multieje CNC para completar el mecanizado de múltiples funciones en una sola configuración, lo que garantiza la coaxialidad. Se utilizan instrumentos de medición de precisión (como CMM) para la inspección completa o el muestreo, y se proporcionan informes de inspección.

Proceso de servicio
1. Confirmación de requisitos: El cliente proporciona el modelo de husillo de bolas, la longitud total y los modelos de extremo fijo y de soporte seleccionados (por ejemplo, SFU1605-500 mm, con BK12 y BF12).
2. Formulación del proceso: Se recuperan dibujos estándar o se analizan dibujos de clientes para generar programas de mecanizado y tarjetas de proceso.
3. Mecanizado de precisión: todas las características de ambos extremos están mecanizadas en máquinas herramienta profesionales.
4. Limpieza e inspección: después de la limpieza, se inspeccionan y registran las dimensiones clave.
5. Entrega: Proporcionamos productos calificados y podemos proporcionar diagramas de instalación simples o datos de inspección según sea necesario.

¿Por qué elegir nuestro servicio de mecanizado integrado?
Nuestro servicio va más allá de la simple "fabricación por contrato"; es su "seguro de rendimiento" y "motor de eficiencia" para construir sistemas de movimiento lineal altamente confiables. Para fabricantes de equipos (OEM): simplifique su cadena de suministro y mejore la eficiencia de la línea de montaje. Reciba conjuntos de tornillos de bola listos para instalar, lo que reduce significativamente el tiempo de medición, depuración y reelaboración en el sitio, lo que garantiza una calidad constante de los productos terminados.

Para integradores de sistemas y usuarios finales: menores barreras técnicas y costos generales. Evite la necesidad de invertir en equipos de mecanizado de precisión y técnicos calificados, y evite las costosas consecuencias de los errores de automecanizado, como fallas de tornillos de bolas, daños en los cojinetes o incluso un mal funcionamiento total de la máquina. Pagas por resultados garantizados, no por riesgo e incertidumbre.

Elegirnos significa elegir profesionalismo, confiabilidad y tranquilidad. Transformamos trabajos complejos de adaptación mecánica de precisión en un conjunto de componentes estandarizados que son rápidos de instalar y tienen rendimiento garantizado, lo que le permite concentrar su energía en el diseño central y la innovación.

_Parámetros

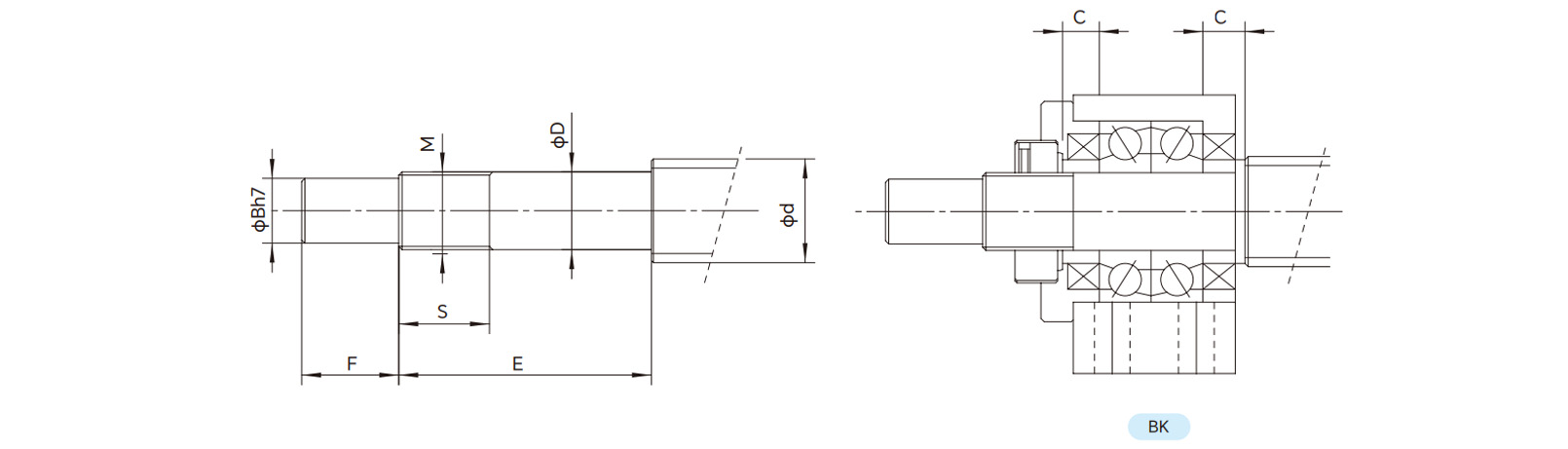

_Dibujos
