Acoplamiento de doble diafragma serie DMP

Hogar · Productos · Acoplamiento / Carcasa de tuerca · Acoplamiento de doble diafragma serie DMP
  • Acoplamiento de doble diafragma serie DMP
Acoplamiento de doble diafragma serie DMP

Acoplamiento de doble diafragma serie DMP

El acoplamiento de doble diafragma de la serie DMP es un acoplamiento totalmente metálico, de retardo cero, con un conjunto de doble diafragma y un eje intermedio. Conecta dos conjuntos independientes de diafragmas de acero inoxidable de alta resistencia a través de un eje intermedio rígido entre dos cubos de aleación de aluminio. Esta estructura de "tres partes" le permite compensar desviaciones, particularmente desalineaciones angulares y axiales, varias veces mejor que los acoplamientos de diafragma único, manteniendo al mismo tiempo un juego cero y una alta rigidez. Está diseñado para aplicaciones exigentes con luces largas, altos riesgos de desalineación o que requieren una compensación significativa del desplazamiento axial.

Inquiry
ANTERIOR: Acoplamiento elástico tangente paralelo serie PXQ Siguiente: Acoplamiento de diafragma único de alto par serie SMP

Tecnología

La serie DMP es una versión funcionalmente mejorada de los acoplamientos de diafragma único, cuyas principales ventajas son una "mayor adaptabilidad" y un "rendimiento más estable"

Dimensiones características Acoplamientos de doble diafragma de la serie DMP Acoplamientos de diafragma único de la serie SMP Comparación de escenarios de aplicación
Posicionamiento del núcleo La principal solución de compensación para grandes desalineaciones y tramos largos. Una solución servo estándar que ofrece alta precisión y alto rendimiento dinámico. DMP se utiliza para instalaciones desafiantes, mientras que SMP se utiliza para instalaciones ideales o controladas.
Capacidad de compensación de compensación Extremadamente alto, con capacidades de compensación angular y axial significativamente mejoradas en particular. Los dos conjuntos de diafragmas pueden absorber una mayor desalineación y el eje intermedio permite un mayor movimiento axial. Alto, adecuado para desalineaciones típicas de instalación. Cuando existan paralelismos significativos o errores angulares entre los dos ejes, o cuando el desplazamiento axial causado por la expansión térmica del equipo sea significativo, se deberá seleccionar DMP.
Rigidez del sistema Alto. Aunque se ha añadido un componente adicional, la conexión rígida totalmente metálica garantiza una alta rigidez torsional. Su rigidez axial puede ser ligeramente menor que la del SMP (debido a la posibilidad de un mayor desplazamiento axial). Extremadamente alto, proporcionando la transmisión de potencia más directa. Dentro del rango de tolerancia permitido, la respuesta dinámica del SMP es ligeramente superior a la del DMP.
Resistencia a la carga descentrada Mayor durabilidad. La estructura de doble diafragma distribuye mejor las tensiones alternas causadas por la desalineación persistente, lo que generalmente resulta en una vida útil más larga en condiciones de operación desalineadas. Alto, pero el conjunto de diafragma único experimenta una tensión más concentrada bajo grandes desalineaciones sostenidas. Para aplicaciones que implican una desalineación inevitable a largo plazo, DMP es la opción más confiable.
Inercia y complejidad Ligeramente más alto. Debido a la adición del eje intermedio, el momento de inercia es ligeramente mayor y la estructura es ligeramente más larga. Bajo, con el diseño más compacto. En situaciones donde el espacio es extremadamente limitado o donde se requiere una inercia extremadamente baja, el SMP ofrece mayores ventajas.

Principales parámetros técnicos y diseño

1. Analiza structurale:
Conjunto de doble diafragma: dos conjuntos independientes de diafragmas compensan las desviaciones en ambos puntos de conexión, descomponiendo y gestionando desviaciones combinadas complejas.
Eje intermedio: como cuerpo de conexión rígido, su longitud se puede personalizar según sea necesario y es crucial para manejar tramos largos (donde el motor y la carga están muy separados).

2. Rendimiento básico:
Capacidad de compensación ultragrande: su desviación angular permitida suele ser más del doble que la de los acoplamientos SMP comparables, y la capacidad de compensación axial también aumenta significativamente.
Mantenimiento y equilibrio: Totalmente metálico, sin mantenimiento. El eje intermedio y los componentes finales se pueden equilibrar dinámicamente de forma individual para garantizar un funcionamiento general suave a alta velocidad.

3. Criterios de selección:
La serie DMP debe priorizarse cuando la aplicación involucre las siguientes situaciones:
Gran envergadura de la base del equipo, lo que dificulta garantizar una alta coaxialidad durante la instalación.
Expansión térmica significativa durante el funcionamiento del equipo, lo que provoca grandes cambios en la posición del extremo del eje.
Riesgo de inevitable asentamiento de cimientos blandos o deformación estructural.

Aplicaciones
La serie DMP es experta en resolver los siguientes desafiantes problemas de conexión:
Máquinas herramienta de pórtico de gran tamaño: Conexión de los extremos de los tornillos de avance de carrera larga lejos del motor, compensando la deformación de la bancada y los errores de instalación.
Buques y maquinaria pesada: Conexión del motor y la caja de cambios, lidiando con la deformación de la cimentación y el desplazamiento térmico significativo.
Bombas y ventiladores grandes: conexión de eje largo entre el motor y el cuerpo de la bomba, compensando la desalineación de la instalación y la expansión y contracción térmica.
Equipos especiales y bancos de pruebas: Conexiones de transmisión que requieren simulación o tolerancia a grandes condiciones de desplazamiento. El acoplamiento de doble diafragma de la serie DMP es un testimonio del ingenio de la ingeniería.  A través de una inteligente estrategia de "dividir y vencer", transforma problemas complejos de grandes desviaciones en dos pequeñas desviaciones fácilmente manejables. No es sólo un acoplamiento; es una solución de compensación sistemática para condiciones de conexión desafiantes. Elegir la serie DMP significa abordar directamente y resolver perfectamente las inevitables desviaciones mecánicas de su equipo, brindando el más alto nivel de seguridad para un funcionamiento estable a largo plazo, bajos costos de mantenimiento y una confiabilidad excepcional.

Parámetros

Modelo No. d 1 /d 2 tamaños de poro D
(mm) 		L
(mm) 		L1
(mm) 		L3
(mm) 		W
(mm) 		L2
(mm) 		d 3
(mm) 		Tamaño del tornillo M Par de apriete (Nm) Par nominal (Nm) Par máximo (Nm) Velocidad máxima (RPM) Momento de inercia (kg·m ² ) Rigidez torsional estática (Nm/rad) Excentricidad permitida (mm) Desviación permitida (° ) Runout axial (mm)
Min (mm) Máximo (mm)
DMP-D19L26 3 8 19 26 9 9 1 6 8 M3 0.8 2 4 10000 6,7*10 -7 580 0.02 1 ±0,09
DMP-D19L29 3 8 19 29 9 12 1 6 8 M3 0.8 2 4 10000 6,7*10 -7 580 0.02 1 ±0,09
DMP-D19L32 3 8 19 32 12 12 1 6 8 M3 0.8 2 4 10000 6,7*10 -7 580 0.02 1 ±0,09
DMP-D19L35 3 8 19 35 12 12 1 9 8 M3 0.8 2 4 10000 6,7*10 -7 580 0.02 1 ±0,09
DMP-D26L35 4 10 26 35 12 12 2 7 10 M3 1.5 3.5 7 10000 1,8*10 -6 1250 0.02 1 ±0,1
DMP-D26L38 4 10 26 38 12 15 2 7 10 M3 1.5 3.5 7 10000 1,8*10 -6 1250 0.02 1 ±0,1
DMP-D26L41 4 10 26 41 15 15 2 7 10 M3 1.5 3.5 7 10000 1,8*10 -6 1250 0.02 1 ±0,1
DMP-D26L44 4 10 26 44 15 15 2 10 10 M3 1.5 3.5 7 10000 1,8*10 -6 1250 0.02 1 ±0,1
DMP-D32L41 4 15 32 41 13.5 13.5 2 10 16 M3 1.5 5 10 10000 7,2*10 -6 1800 0.02 1 ±0,14
DMP-D32L44 4 15 32 44 13.5 16.5 2 10 16 M3 1.5 5 10 10000 7,2*10 -6 1800 0.02 1 ±0,14
DMP-D32L47 4 15 32 47 16.5 16.5 2 10 16 M3 1.5 5 10 10000 7,2*10 -6 1800 0.02 1 ±0,14
DMP-D32L50 4 15 32 50 16.5 16.5 2 13 16 M3 1.5 5 10 10000 7,2*10 -6 1800 0.02 1 ±0,14
DMP-D34L45 4 14 34 45 15 15 2 11 16 M4 2.5 6 12 10000 7,2*10 -6 1800 0.02 1 ±0,18
DMP-D34L50 4 14 34 50 15 20 2 11 16 M4 2.5 6 12 10000 7,2*10 -6 1800 0.02 1 ±0,18
DMP-D34L55 4 14 34 55 20 20 2 11 16 M4 2.5 6 12 10000 7,2*10 -6 1800 0.02 1 ±0,18
DMP-D34L60 4 14 34 60 20 20 2 16 16 M4 2.5 6 12 10000 7,2*10 -6 1800 0.02 1 ±0,18
DMP-D39L49 6 19 39 49 15 15 4 11 19 M4 2.5 8 16 10000 1,8*10 -5 3700 0.02 1 ±0,18
DMP-D39L54 6 19 39 54 15 20 4 11 19 M4 2.5 8 16 10000 1,8*10 -5 3700 0.02 1 ±0,18
DMP-D39L59 6 19 39 59 20 20 4 11 19 M4 2.5 8 16 10000 1,8*10 -5 3700 0.02 1 ±0,18
DMP-D39L64 6 19 39 64 20 20 4 16 19 M4 2.5 8 16 10000 1,8*10 -5 3700 0.02 1 ±0,18
DMP-D44L50 8 22 44 50 15.5 15.5 4 11 22 M5 2.5 18 36 10000 2,8*10 -5 3700 0.02 1 ±0,18
DMP-D44L55 8 22 44 55 15.5 20.5 4 11 22 M5 2.5 18 36 10000 2,8*10 -5 3700 0.02 1 ±0,18
DMP-D44L60 8 22 44 60 20.5 20.5 4 11 22 M5 2.5 18 36 10000 2,8*10 -5 3700 0.02 1 ±0,18
DMP-D44L65 8 22 44 65 20.5 20.5 4 16 22 M5 2.5 18 36 10000 2,8*10 -5 3700 0.02 1 ±0,18
DMP-D50L57 8 26 50 57 18 18 5 11 26 M5 7 18 36 10000 2,5*10 -5 3700 0.02 1 ±0,2
DMP-D50L65 8 26 50 65 18 26 5 11 26 M5 7 18 36 10000 2,5*10 -5 3700 0.02 1 ±0,2
DMP-D50L73 8 26 50 73 26 26 5 11 26 M5 7 18 36 10000 2,5*10 -5 3700 0.02 1 ±0,2
DMP-D50L81 8 26 50 81 26 26 5 19 26 M5 7 18 36 10000 2,5*10 -5 3700 0.02 1 ±0,2
DMP-D56L63 10 30 56 63 20 20 5 13 29 M5 7 35 70 10000 1,0*10 -4 8400 0.02 1 ±0,2
DMP-D56L71 10 30 56 71 20 28 5 13 29 M5 7 35 70 10000 1,0*10 -4 8400 0.02 1 ±0,2
DMP-D56L79 10 30 56 79 28 28 5 13 29 M5 7 35 70 10000 1,0*10 -4 8400 0.02 1 ±0,2
DMP-D56L87 10 30 56 87 28 28 5 21 29 M5 7 35 70 10000 1,0*10 -4 8400 0.02 1 ±0,2
DMP-D68L74 12 35 68 74 24 24 6 14 39 M6 12 65 130 9000 1,5*10 -4 11500 0.02 1 ±0,2
DMP-D68L82 12 35 68 82 24 32 6 14 39 M6 12 65 130 9000 1,5*10 -4 11500 0.02 1 ±0,2
DMP-D68L90 12 35 68 90 32 32 6 14 39 M6 12 65 130 9000 1,5*10 -4 11500 0.02 1 ±0,2
DMP-D68L98 12 35 68 98 32 32 6 22 39 M6 12 65 130 9000 1,5*10 -4 11500 0.02 1 ±0,2
DMP-D82L98 14 45 82 98 30 30 8 22 44 M8 16 100 200 8000 1,8*10 -4 14500 0.02 1 ±0,2
DMP-D82L108 14 45 82 108 30 40 8 22 44 M8 16 100 200 8000 1,8*10 -4 14500 0.02 1 ±0,2
DMP-D82L118 14 45 82 118 40 40 8 22 44 M8 16 100 200 8000 1,8*10 -4 14500 0.02 1 ±0,2
DMP-D82L128 14 45 82 128 40 40 8 32 44 M8 16 100 200 8000 1,8*10 -4 14500 0.02 1 ±0,2
DMP-D94L100 19 50 94 100 30 30 9 22 48 M10 16 165 320 5000 1,2*10 -4 40000 0.02 1 ±0,2
DMP-D94L110 19 50 94 110 30 40 9 22 48 M10 16 165 320 5000 1,2*10 -4 40000 0.02 1 ±0,2
DMP-D94L120 19 50 94 120 40 40 9 22 48 M10 16 165 320 5000 1,2*10 -4 40000 0.02 1 ±0,2
DMP-D94L130 19 50 94 130 40 40 9 32 48 M10 16 165 320 5000 1,2*10 -4 40000 0.02 1 ±0,2
DMP-D104L102 20 55 104 102 30 30 10 22 48 M10 16 235 470 4000 1,8*10 -3 80000 0.02 1 ±0,2
DMP-D104L112 20 55 104 112 30 40 10 22 48 M10 16 235 470 4000 1,8*10 -3 80000 0.02 1 ±0,2
DMP-D104L122 20 55 104 122 40 40 10 22 48 M10 16 235 470 4000 1,8*10 -3 80000 0.02 1 ±0,2
DMP-D104L132 20 55 104 132 40 40 10 32 48 M10 16 235 470 4000 1,8*10 -3 80000 0.02 1 ±0,2

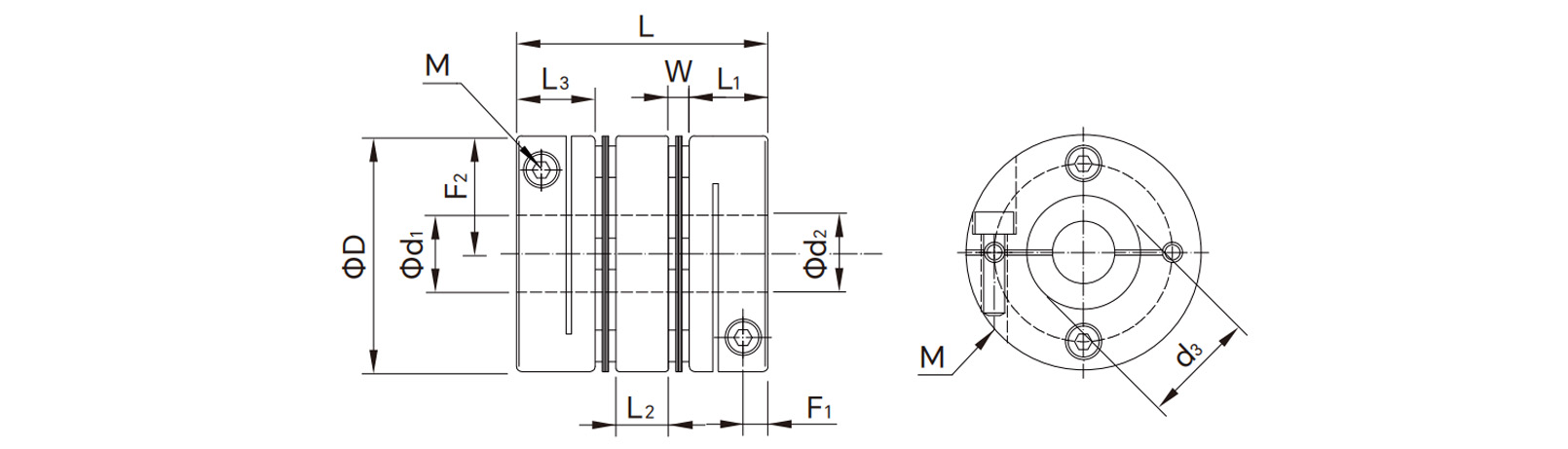

Dibujos
