Acoplamiento elástico tangente paralelo serie PXQ

Hogar · Productos · Acoplamiento / Carcasa de tuerca · Acoplamiento elástico tangente paralelo serie PXQ
  • Acoplamiento elástico tangente paralelo serie PXQ
Acoplamiento elástico tangente paralelo serie PXQ

Acoplamiento elástico tangente paralelo serie PXQ

La serie PXQ es un acoplamiento elástico no metálico con un diseño tangente paralelo. Su cuerpo principal consta de dos semiacoplamientos metálicos y un conjunto de varillas elásticas rectangulares de poliuretano (PU) paralelas e incrustadas. Estas varillas elásticas soportan principalmente fuerza cortante durante la transmisión del par, a diferencia de la fuerza de compresión en los acoplamientos de mandíbula tradicionales. Esta ventaja mecánica le permite transmitir un mayor par al mismo tamaño y proporciona una mayor vida útil por fatiga y mejores capacidades de compensación de desalineación.

Inquiry
ANTERIOR: Acoplamiento en forma de cruz tipo Oldham serie SZHK Siguiente: Acoplamiento de doble diafragma serie DMP

Tecnología

El valor central del acoplamiento elástico tangente paralelo de la serie PXQ radica en sus triples ventajas de "alta elasticidad, alta capacidad de carga y larga vida útil" Se diferencia significativamente de los acoplamientos de mandíbula comunes (serie MH) en principio y rendimiento.

Dimensiones de rendimiento Acoplamientos tangenciales paralelos de la serie PXQ Acoplamientos de estrellas de la serie MH Guía de selección de aplicaciones
Posicionamiento del núcleo Adecuado para aplicaciones de transmisión de energía de velocidad media a baja que involucran cargas pesadas, impactos y desalineación significativa. Transmisión de precisión para aplicaciones de uso general, de servicio ligero a medio y de alta velocidad. Elija PXQ para aplicaciones de servicio pesado; elija MH para aplicaciones de precisión de uso general.
Principios de transmisión de fuerza Las fuerzas de corte actúan en dirección tangencial. Una alta utilización del elastómero garantiza una distribución uniforme de la tensión. Sujeto a fuerzas de compresión radial. Sujeto a fuerzas axiales, que pueden provocar concentración de tensiones. El PXQ ofrece una mayor densidad de par y una mayor resistencia a la fatiga.
Capacidad de par Muy alto. Para las mismas dimensiones y diámetro exterior, el par nominal suele ser significativamente mayor que el de un acoplamiento en estrella. Moderado. El PXQ ofrece claras ventajas cuando el espacio es limitado pero se requiere una transmisión de par elevado.
Elasticidad y Compensación Excelente. El elastómero tiene un amplio espacio para la deformación, lo que le permite absorber un mayor impacto y compensar desalineaciones radiales y angulares mayores. Bien. El PXQ es más adecuado para equipos sujetos a altos niveles de vibración y golpes, o donde la alineación es deficiente.
Absorción de impactos y amortiguación de vibraciones Excelente. La gran cantidad de elementos elásticos y el diseño altamente elástico lo convierten en un excelente ‘aislador de vibraciones’. Bien. PXQ es la opción preferida para equipos como trituradoras, compresores y mezcladores.
Velocidad y equilibrio de rotación Adecuado para velocidades medias a bajas. Debido a la alta proporción de componentes no metálicos y a las limitaciones en la uniformidad de la distribución de masa, la velocidad máxima permitida suele ser menor que la de los acoplamientos totalmente metálicos o compactos. Adecuado para velocidades medias a altas. En aplicaciones de servo de alta velocidad (por ejemplo, >4000 rpm), se debe dar prioridad a los acoplamientos MH o de diafragma.

Principales parámetros técnicos y diseño
Analiza structurale:
Elastómero: Utiliza varillas de poliuretano resistentes al desgaste, con diferentes opciones de dureza disponibles dependiendo de los requisitos de carga. Las varillas elásticas se pueden reemplazar individualmente, lo que genera bajos costos de mantenimiento.
Piezas metálicas: Normalmente fabricadas en hierro dúctil o acero, con una estructura robusta adecuada para entornos hostiles.
Rendimiento clave:
Alta Constante Elástica: Su rigidez torsional se puede ajustar según la dureza y el número de varillas elásticas, brindando diferentes opciones desde arranque suave hasta alta rigidez.
Sin lubricación ni mantenimiento: no requiere lubricación, lo que lo hace respetuoso con el medio ambiente.
Aislamiento eléctrico: El elastómero de poliuretano proporciona un buen rendimiento de aislamiento.

Consideraciones de selección:
Concéntrese en el torque máximo (no solo en el torque nominal) para garantizar que pueda soportar cargas de impacto durante el arranque o atasco del equipo.
Definir claramente el rango de velocidad de operación para evitar fallas debido a la deformación centrífuga del elastómero a velocidades excesivamente altas.

Aplicaciones
La serie PXQ es un enlace de transmisión de energía ideal para la siguiente industria pesada y aplicaciones de alto impacto:
Maquinaria pesada: Conexiones de transmisión para trituradoras mineras, molinos de bolas y laminadores.
Equipos de potencia: Conexiones de motor y carga para generadores diésel, bombas de agua y grandes ventiladores.
Maquinaria de construcción: Piezas de accionamiento para plantas mezcladoras, transportadores y polipastos.
Cualquier sistema de transmisión industrial con desalineación severa, impacto de carga pesada y velocidad relativamente baja.

El acoplamiento elástico tangente paralelo de la serie PXQ es un representante destacado de la filosofía de transmisión de "utilizar la flexibilidad para superar la rigidez". Gracias a su exclusivo diseño de fuerza tangente paralela, eleva las capacidades de amortiguación, compensación y soporte de carga de los acoplamientos elásticos a un nuevo nivel. Elegir la serie PXQ significa seleccionar un "socio duro pero flexible" para equipos pesados que enfrentan condiciones de trabajo exigentes.  Protege eficazmente los costosos motores de accionamiento y equipos de carga contra daños causados por golpes y desviaciones, reduciendo significativamente los riesgos de tiempo de inactividad y los costos de mantenimiento, y sirviendo como una base confiable para garantizar una producción continua y estable en la industria pesada.

Parámetros

Modelo No. tamaño de poro d1/d2 D
(mm) 		L
(mm) 		L1
(mm) 		L2
(mm) 		F
(mm) 		H
(mm) 		Tamaño del tornillo
M 		Par de apriete
(Nm) 		Par nominal
(Nm) 		Par máximo
(Nm) 		Velocidad máxima
(RPM) 		Momento de inercia
(kg·m²) 		Rigidez torsional estática
(Nm/
rad) 		Excentricidad permitida
(mm) 		Desviación permitida
(° ) 		Runout axial
(mm)
Min
(mm) 		Máximo
(mm)
PXQ-D12L18.5 3 5 12 18.5 6 6.5 2.75 3.25 M2 1.5 0.5 1 10000 8,8*10 -6 110 0.1 1.5 ±0,2
PXQ-D16L23 3 6 16 23 8 7 3.75 4.25 M3 1.5 0.5 1 9500 9,1*10 -6 110 0.1 1.5 ±0,2
PXQ-D20L20 4 10 20 20 7.5 5 3.75 6.25 M3 1.5 1 2 7600 8,8*10 -6 110 0.1 1.5 ±0,2
PXQ-D20L26 4 10 20 26 7.5 11 3.75 6.25 M3 1.5 1 2 7600 9,1*10 -6 100 0.1 1.5 ±0,2
PXQ-D25L25 5 12 25 25 10 5 5 7.5 M3 1.5 2 4 6100 2,3*10 -6 165 0.15 1.5 ±0,2
PXQ-D25L31 5 12 25 31 10 11 5 7.5 M3 1.5 2 4 6100 2,6*10 -6 165 0.15 1.5 ±0,2
PXQ-D28L38 6 14 28 38 13 12 6.5 7.5 M4 3.5 3 6 5600 1,5*10 -4 190 0.15 1.5 ±0,2
PXQ-D32L32 6 15 32 32 13 6 6.5 9.5 M4 3.5 4 8 5000 1,8*10 -4 228 0.15 1.5 ±0,2
PXQ-D32L41 6 15 32 41 13 15 6.5 9.5 M4 3.5 4 8 5000 7,2*10 -6 228 0.15 1.5 ±0,2
PXQ-D38L41 8 16 38 41 13 15 6.5 12.5 M5 3.5 7 14 4200 2,7*10 -6 280 0.2 1.5 ±0,2
PXQ-D40L50 8 20 40 50 19.5 11 9.75 10.25 M5 3.5 8 16 3800 2,7*10 -5 340 0.2 1.5 ±0,2
PXQ-D40L56 8 20 40 56 19.5 17 9.75 10.25 M5 3.5 8 16 3800 9,0*10 -5 340 0.2 1.5 ±0,2
PXQ-D50L50 10 28 50 50 19.5 11 9.75 15.25 M6 6 20 40 3100 2,8*10 -4 700 0.2 1.5 ±0,2
PXQ-D50L71 10 28 50 71 19.5 32 9.75 15.25 M6 6 20 40 3100 2,8*10 -4 700 0.2 1.5 ±0,2
PXQ-D63L71 12 35 63 71 27 17 9.75 21.75 M8 8 35 70 3000 2,8*10 -4 850 0.2 1.5 ±0,2
PXQ-D63L90 12 35 63 90 27 36 9.75 21.75 M8 8 35 70 3000 2,8*10 -4 850 0.2 1.5 ±0,2

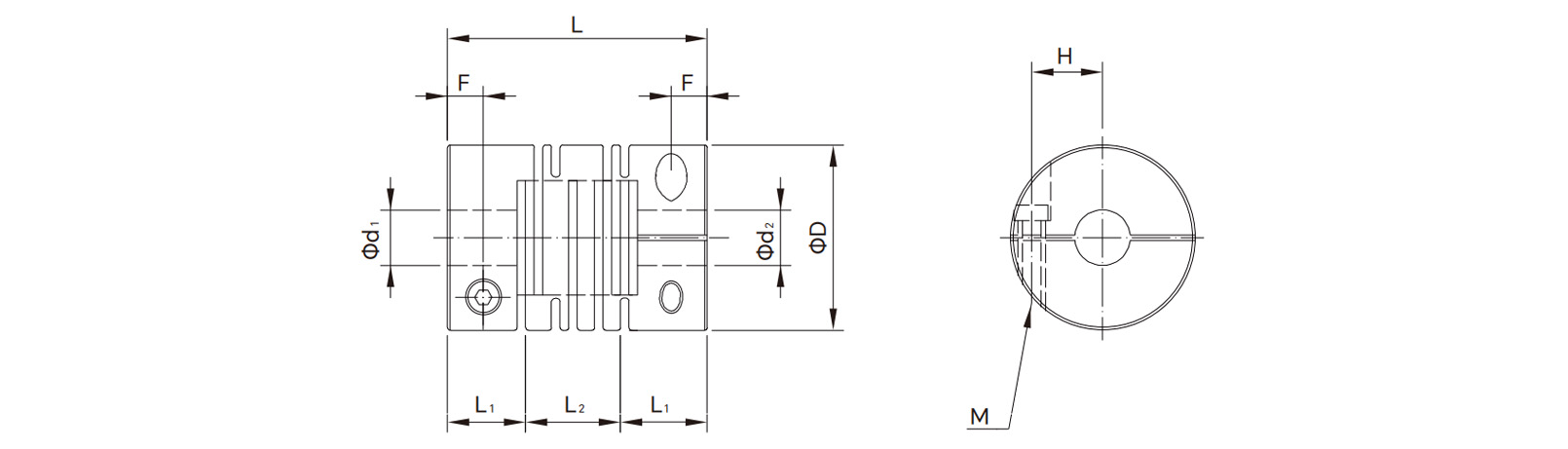

Dibujos
