Acoplamiento en forma de cruz tipo Oldham serie SZHK

Principales parámetros técnicos y diseño
1. Estructura y principio de funcionamiento:
Bujes finales: generalmente hechos de aleación de aluminio, livianos, con ranuras rectangulares verticales de 90 grados.
Deslizador intermedio: el componente central, generalmente hecho de plástico de ingeniería (como POM) o aleación de cobre. Los deslizadores de plástico no requieren lubricación, son poco ruidosos y tienen poca inercia; los deslizadores de metal tienen una vida útil más larga y son más resistentes a la temperatura, pero requieren lubricación.
Principio de funcionamiento: Las protuberancias a ambos lados del cursor están incrustadas en las ranuras de los dos cubos extremos. Cuando hay desalineación radial entre los dos ejes, el deslizador se autoalinea automáticamente deslizándose dentro de los dos pares de ranuras verticales, transmitiendo así torque.

2. Rendimiento clave y limitaciones:
Transmisión Zero Backlash: Contacto rígido, sin elementos elásticos, lo que garantiza una alta sincronicidad.
Limitación de velocidad: debido a la fricción por deslizamiento, su velocidad máxima permitida suele ser baja y no es adecuada para un funcionamiento a largo plazo a alta velocidad; de lo contrario, fallará debido al aumento de la generación de calor y el desgaste.
No adecuado para desalineación angular: si existe desalineación angular, se producirá contacto puntual o contacto lineal entre el control deslizante y las ranuras, lo que provocará desgaste anormal y atascos.

3. Consideraciones de selección:
Primero, confirme que la desalineación radial esté dentro del rango permitido del producto.
Definir claramente la velocidad de operación; debe estar dentro de la zona segura de la curva “velocidad-desalineación” en el catálogo de productos.
Considere el espesor del espacio de instalación, que es una de sus principales ventajas. Aplicaciones
La serie SZHK es insustituible en áreas donde las limitaciones espaciales y la desalineación radial son desafíos importantes:
Codificadores y retroalimentación servo: Conexión de ejes de servomotores a codificadores, compensando la desalineación durante la instalación.
Equipos de precisión en miniatura: Conexiones de microaccionamiento para instrumentos pequeños, instrumentos ópticos y pinzas semiconductoras.
Maquinaria de impresión y textil: Transmisión sincrónica entre múltiples ejes de rodillos paralelos con errores inherentes de distancia central.
Cualquier aplicación de transmisión con limitaciones extremas en el espacio de instalación axial.

El acoplamiento en forma de cruz tipo Oldham de la serie SZHK es un "mago espacial" y un "némesis de la excentricidad" en el diseño mecánico. Elegir la serie SZHK significa que ha encontrado una excelente solución tanto en dimensiones de desalineación espacial como radial. Si bien requiere un mantenimiento y reemplazo regular de los deslizadores, sus ventajas de rendimiento en sus aplicaciones especializadas no tienen comparación con otros tipos de acoplamientos. Es una herramienta clásica y eficaz en la caja de herramientas de los ingenieros de equipos de precisión cuando se trata de diseños compactos y errores de instalación.

_Parámetros

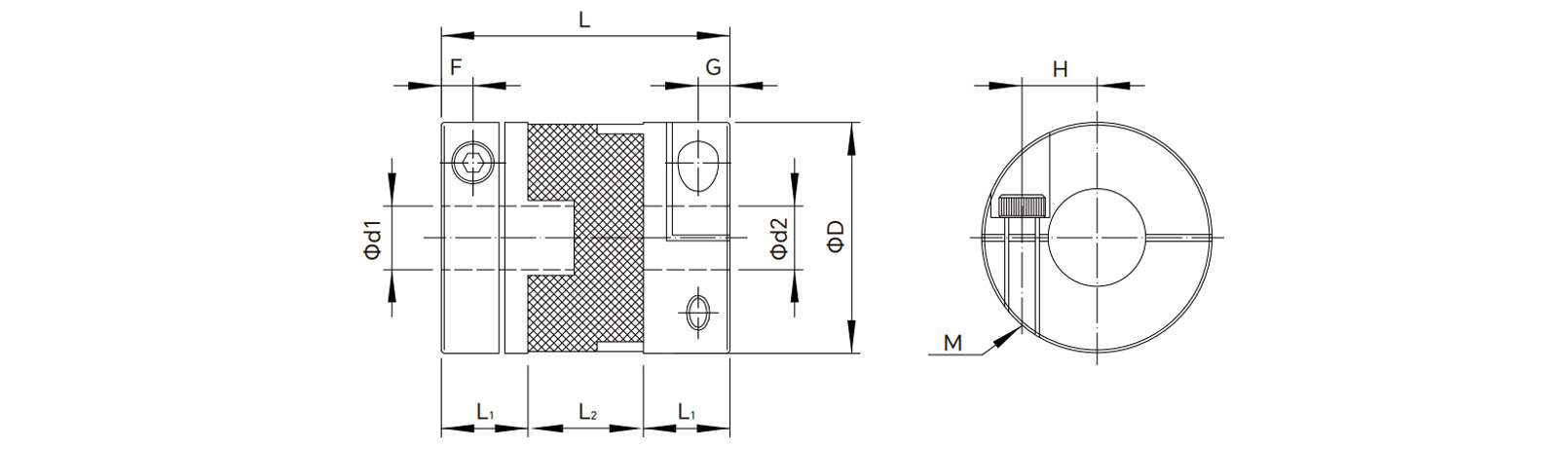

_Dibujos
