Las guías lineales (rieles lineales), como componentes centrales del movimiento lineal de precisión, se clasifican principalmente según el tipo de elemento rodante, la altura estructural (método de ensamblaje), el método de bloqueo y las especificaciones dimensionales para satisfacer las diversas necesidades de diferentes equipos en términos de capacidad de carga, rigidez, precisión, espacio de instalación y costo.
Las clasificaciones principales son las siguientes:
Clasificación por tipo de elemento rodante
Guías tipo bola: Utilice bolas de acero como elementos rodantes, como las series HGH, HGW, EGH, EGW, HGL, MGN y MGW. Se caracterizan por una baja resistencia a la fricción, un movimiento suave y un excelente rendimiento a alta velocidad, lo que los hace adecuados para la mayoría de las aplicaciones de uso general de alta precisión y alta velocidad.
Guías tipo rodillo: Utilice rodillos cilíndricos como elementos rodantes, como las series RGH y RGW. Se caracterizan por una gran área de contacto, una rigidez extremadamente alta, capacidad de carga y resistencia al impacto, lo que los hace adecuados para condiciones de trabajo exigentes que requieren máquinas herramienta de corte de alta resistencia y equipos grandes.
Clasificación por Altura Estructural (Método de Montaje)

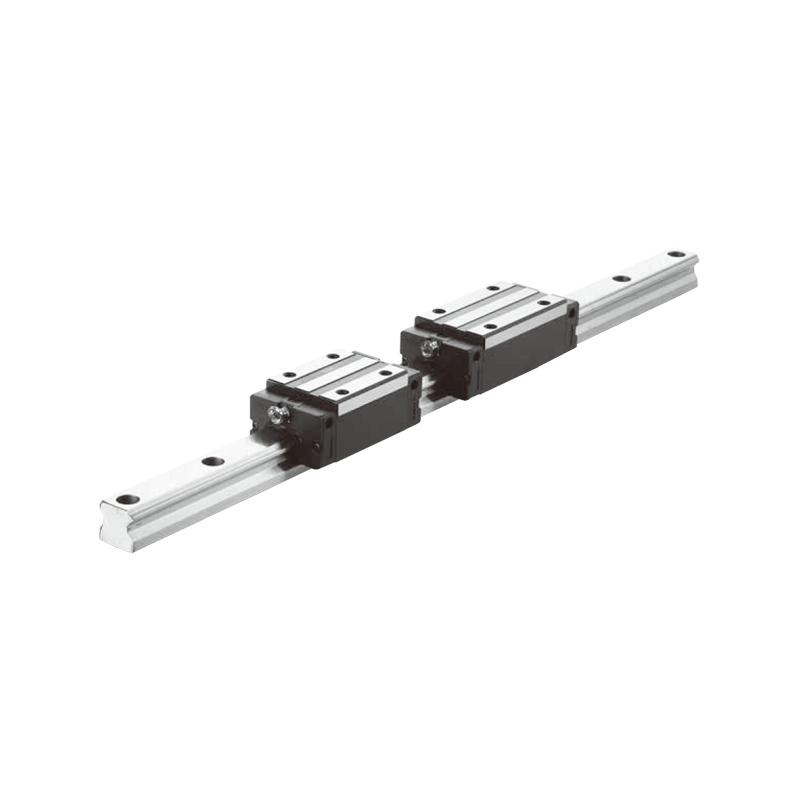

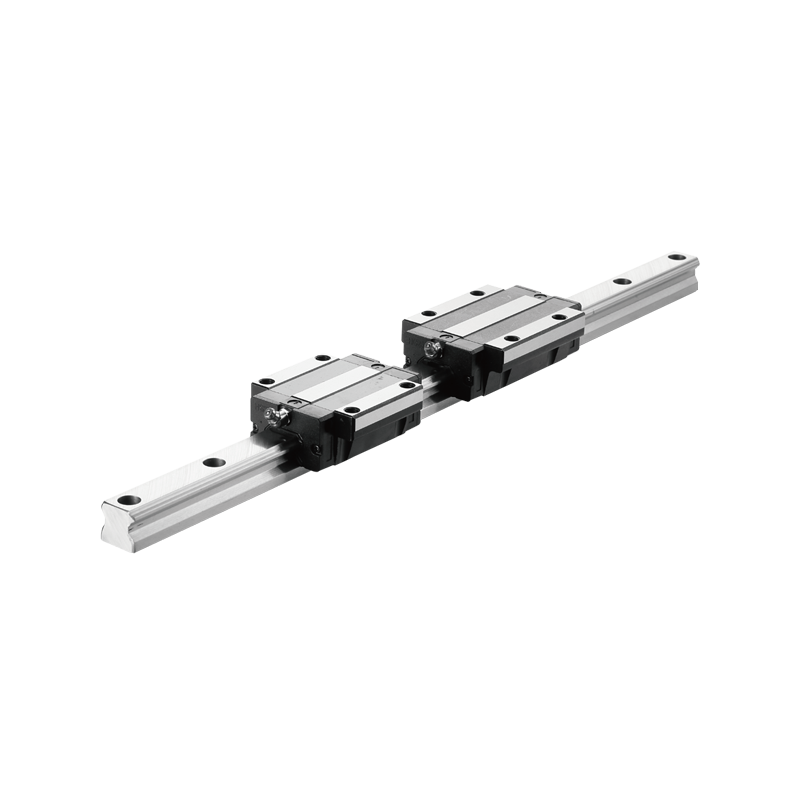

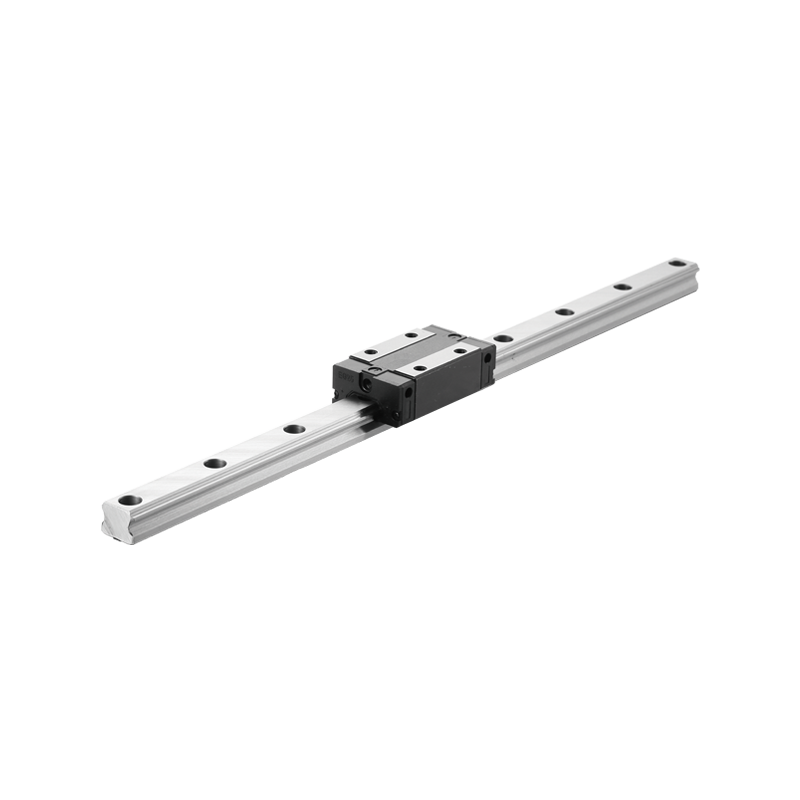

Deslizadores de tipo alto ensamblaje: como las series HGH, HGW, HGL, HGR, RGH y RGW. La altura total del bloque deslizante es relativamente alta, lo que da como resultado una mayor rigidez y capacidad de carga. Esta es la opción estándar para la mayoría de máquinas herramienta y equipos industriales.

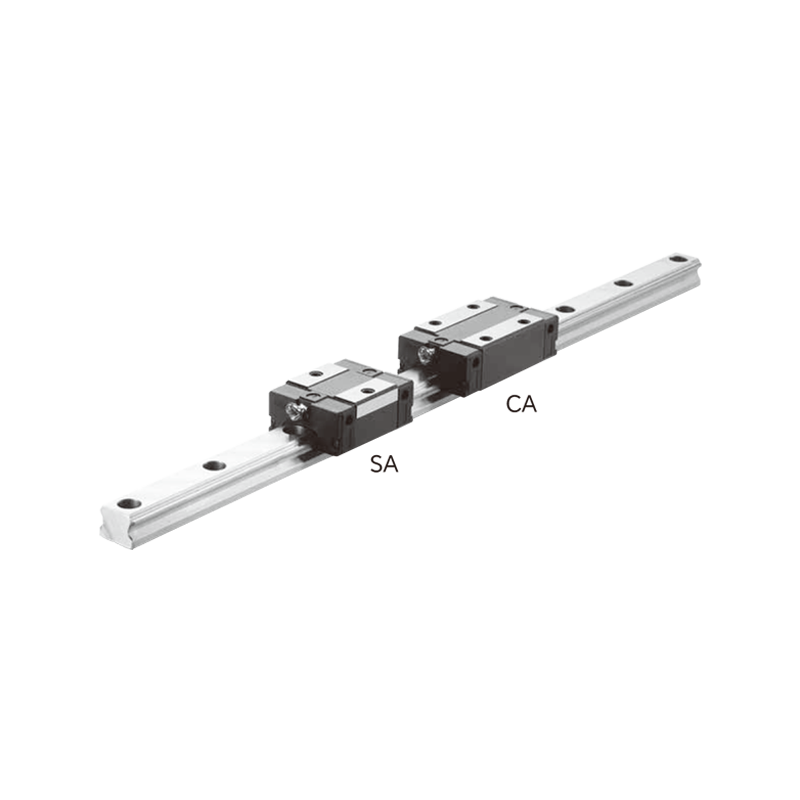

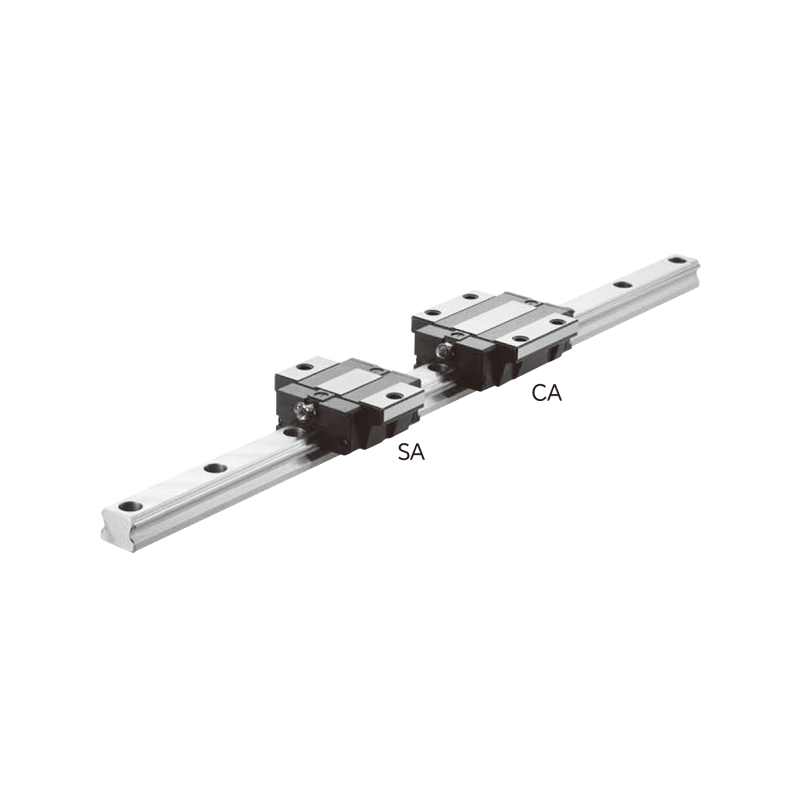

Deslizadores de bajo ensamblaje: como las series EGH y EGW. La altura total del bloque deslizante es relativamente baja, lo que ahorra espacio de instalación vertical. Adecuado para diseños compactos donde la altura total del equipo es limitada.
Clasificación por método de bloqueo y estructura especial
Tipo de bloqueo superior (estándar): la mayoría de las series utilizan tornillos que se bloquean desde la parte superior del bloque deslizante.
Deslizadores tipo bloqueo inferior: como la serie HGR-T. Los tornillos se bloquean desde el costado o la parte inferior del bloque deslizante. Adecuado para aplicaciones donde no se puede acceder a la parte superior del bloque deslizante o donde es necesario montar una mesa de trabajo desde arriba.
Control deslizantes en miniatura: como las series MGN y MGW. De tamaño compacto, diseñado para aplicaciones donde el espacio y el peso son extremadamente sensibles, como instrumentos de precisión, pequeños equipos automatizados, robots y plataformas ópticas.
La matriz del producto de guía lineal determina el rendimiento del núcleo a través de elementos rodantes (bolas/rodillos), se adapta a las limitaciones de espacio a través de la altura de montaje (alta/baja) y cumple con requisitos de instalación específicos a través de estructuras especiales (tipo de bloqueo, miniaturización). Los usuarios pueden seleccionar la serie más adecuada basándose en una evaluación exhaustiva de la carga, la rigidez, la velocidad, la precisión y las condiciones de instalación.
